窄帶濾光片是什么?它有哪些特點?

2024-08-12 派大星

窄帶濾光片,英文名稱為narrow band filter,為帶通濾光片的一個細分分類,用于從復合光中分離出某一特定范圍波段的濾光片,窄帶濾光片的最大一個特點就是擁有較窄的通帶以及帶寬,窄帶濾光片的通帶相對來說比較窄,一般為中心波長值的5%以下,一般以T透過率最大值為濾光片透光曲線的中心波長。窄帶濾光片常用于某個應用的檢測分析或波段提純上,廣泛用于各種分析儀以及檢測儀器上面,同時也可以用于生物識別提取采樣或激光提純等應用上面,其應用波段較為廣泛,覆蓋紫外、可見、紅外多個范圍,窄帶濾光片的應用涉及到方方面面。

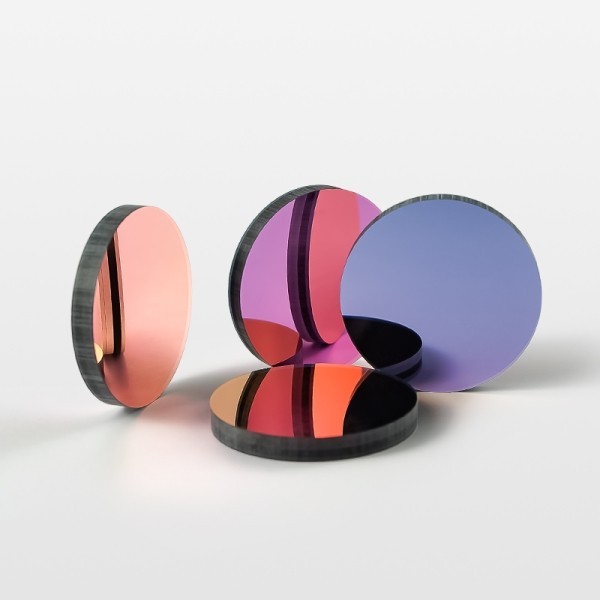

窄帶濾光片是什么?它有哪些特點?


  工作原理

窄帶濾光片的工作原理主要基于光的干涉和衍射效應,通過特定的光學材料和結構設計,實現對光譜中特定波段的透過或反射,從而達到濾除其他波段光線的目的。窄帶濾光片通過利用光的干涉現象來選擇性地透過或反射特定波長范圍的光線。在玻璃基底上鍍制多層光學薄膜,這些薄膜具有不同的折射率和厚度,它們以特定的順序堆疊在一起,形成一種特殊的干涉結構。當光線穿過這些薄膜時,會在不同層之間發生反射和透射,產生光的干涉現象。通過精確控制薄膜的厚度和折射率,可以使得只有目標波長范圍的光線在干涉過程中得到加強并透過,而其他波長的光線則被削弱或反射掉。

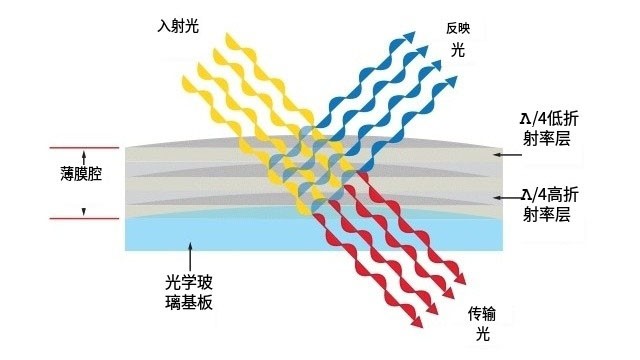

窄帶濾光片工作原理


窄帶濾光片組成結構

窄帶濾光片通常由多層薄膜堆積而成,每一層薄膜的折射率和厚度都是根據設計要求進行優化的。這些薄膜層的堆積結構類似于一個光柵,它們能夠使得特定波長的光線在通過時發生相長干涉,從而增強透射光強;而對于其他波長的光線,則會發生相消干涉,導致透射光強減弱或完全被反射。為了實現高精度的光譜選擇,窄帶濾光片的生產過程中需要精確控制材料的光學性質和幾何結構。例如,通過調整薄膜的折射率、厚度以及層數等參數,可以實現對透射光譜的精確調控。此外,還需要考慮材料的穩定性、耐磨性等因素,以確保濾光片在長期使用過程中能夠保持穩定的性能。

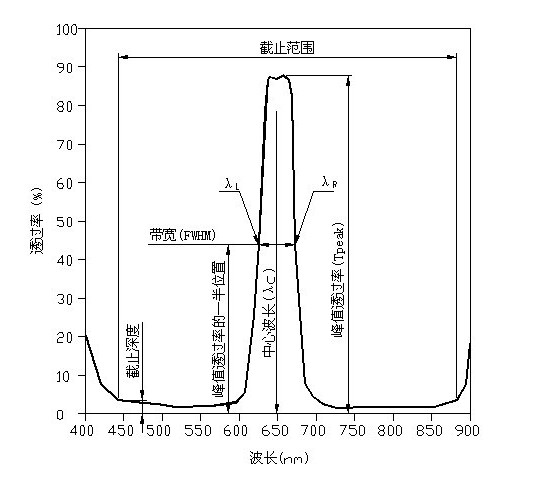

窄帶濾光片參數

主要參數

中心波長:窄帶濾光片的中心波長一般就是儀器或設備的工作波長,它是指通帶中心位置的波長。

半高寬(帶寬):帶寬是指通帶中透過率為峰值透過率的一半的兩個位置之間的距離,有時也叫半高寬(FWHM,Full Width at Half Maximum)。

峰值透過率:指帶通濾光片在通帶中最高的透過率大小。

截止范圍:截止范圍是指除了通帶以外,要求截止的波長范圍。對于窄帶濾光片來說,有一段是前截止,即截止波長小于中心波長的一段,還有一段是長截止,即截止波長高于中心波長的一段。

截止深度(OD值):截止深度是指截止帶中允許能透過光的最大透過率大小。為簡便起見,經常用OD值來表示截止深度,OD=-lgT,如OD1=0.1 即10%.不同的應用系統對截止深度要求不同,比如對于使用在激發光熒光的場合,一般要求截止深度在T<0.001%以下,在普通的監控識別系統中,截止深度T<0.5%有時已經足夠。


應用領域

窄帶濾光片廣泛應用于機器視覺、生化分析、光學儀器、光譜測量等領域。在機器視覺中,窄帶濾光片可以用于特定波長的光信號檢測,提高圖像處理的準確性和效率;在生化分析中,窄帶濾光片可以用于熒光光譜儀等設備中,確保特定波長的熒光信號被準確檢測。

1. 光譜分析

在光譜分析儀器中,如光譜儀、拉曼光譜儀等,窄帶濾光片用于分離和檢測不同波長的光。通過選擇適當中心波長和帶寬的窄帶濾光片,可以確保只有目標波長的光線進入檢測器,從而提高測量的準確性和靈敏度。

2. 熒光檢測

在生物化學和分子生物學研究中,熒光技術是一種常用的檢測方法。窄帶濾光片可用于熒光顯微鏡、流式細胞儀等設備中,以濾除激發光并透過熒光信號。這有助于減少背景噪聲,提高熒光信號的信噪比,從而更準確地檢測和定量分析熒光標記的生物分子。


窄帶濾光片熒光檢測


3. 激光技術

在激光技術中,窄帶濾光片可用于激光器的輸出穩定化、波長選擇和光束純化。例如,在固體激光器中,可以使用窄帶濾光片來濾除自發輻射和寄生振蕩產生的雜散光,提高激光束的單色性和相干性。此外,在激光測量和通信系統中,窄帶濾光片也用于選擇特定波長的激光信號。

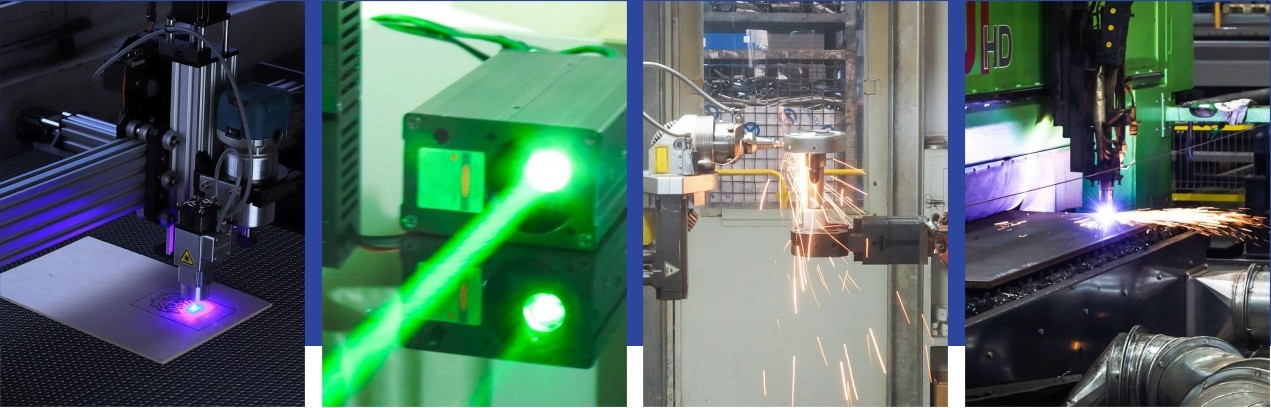

窄帶濾光片的激光應用


4. 光學傳感

在光學傳感領域,窄帶濾光片可用于構建基于特定波長響應的傳感器。通過選擇與目標物質吸收或發射波長相匹配的窄帶濾光片,可以實現對目標物質的敏感檢測。這種傳感方法具有高選擇性和高靈敏度,廣泛應用于環境監測、食品安全檢測等領域。

5. 機器視覺

在機器視覺系統中,窄帶濾光片可用于增強特定顏色的對比度或消除干擾光線。例如,在交通監控系統中,可以使用窄帶濾光片來濾除環境光中的雜散光,提高車牌識別等圖像處理的準確性。此外,在工業自動化和機器人視覺中,窄帶濾光片也用于提高圖像質量和識別率。

6. 光學成像

在光學成像領域,窄帶濾光片可用于提高圖像的清晰度和對比度。通過濾除非目標波長的光線,可以減少圖像中的噪聲和干擾,使目標物體更加突出。這種技術在天文學觀測、醫學成像等領域尤為重要。

7. 科研實驗

在科研實驗中,窄帶濾光片也發揮著重要作用??蒲腥藛T可以利用窄帶濾光片來構建特定的光學實驗裝置,研究光的傳播、散射、干涉等物理現象。此外,在材料科學和光學工程等領域中,窄帶濾光片也用于表征材料的光學性質和評估光學器件的性能。
