濾光片在醫用CT掃描儀的應用

我們都知道，濾光片在醫學設備上的應用非常廣泛，幾乎覆蓋了醫學上多種醫學影像設備上，尤其在醫用CT掃描儀中，濾光片的作用更加不容忽視。它通過過濾X射線中的特定波長，改善圖像質量，確保醫生能夠準確診斷病情。

（圖源網絡，僅供參考，侵刪）

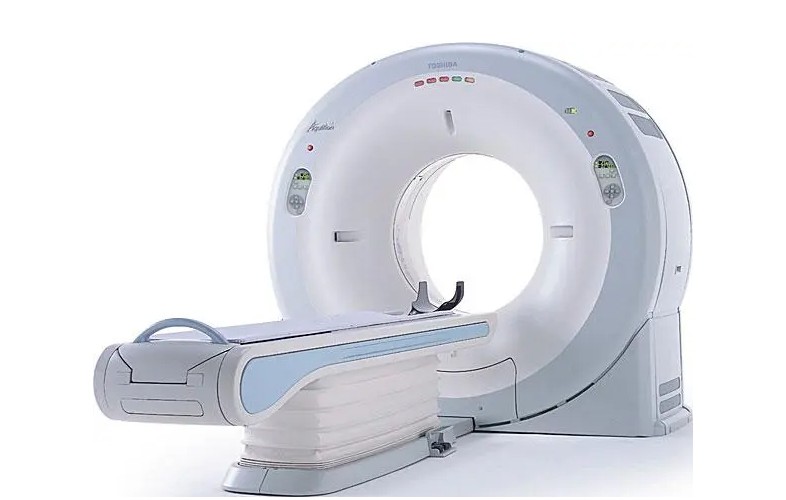

CT掃描儀介紹

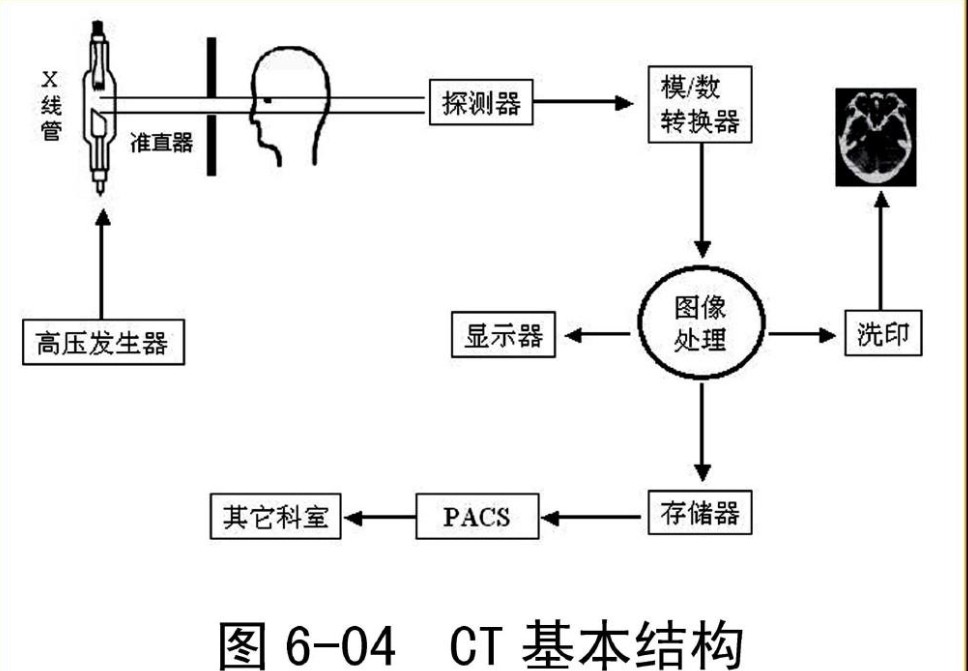

CT掃描儀是一種利用X射線束對人體某部位進行斷層掃描，獲得該部位橫截面或冠狀面圖像的設備。CT掃描儀主要由X射線管、探測器、準直器、過濾器（濾光片）、掃描架及計算機系統組成。通過X射線穿透人體，由探測器接收透射后的X射線，并轉換為可見光后，由光電轉換器轉變?yōu)殡娦盘?hào)，再經模擬/數字轉換器轉為數字信號，輸入計算機處理。

（圖源網絡，僅供參考，侵刪）

CT掃描原理

CT掃描的原理是利用X射線的穿透性、熒光性和攝影效應，通過計算機對X射線進行接收處理并還原出斷層或三維的X射線圖像信息。在掃描過程中，X射線管發出X射線，經過濾光片去除低能X射線，形成更“單色”的光束，然后通過準直器縮小光束以產生更薄的切片。這些X射線穿透人體后，被探測器接收并轉換為電信號，經過計算機處理后形成清晰的醫學圖像。

（圖源網絡，僅供參考，侵刪）

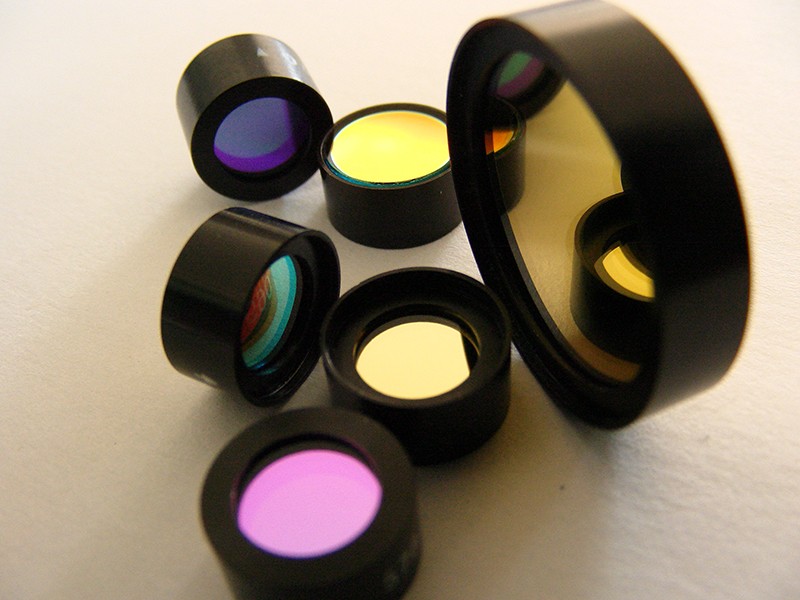

濾光片在CT掃描儀上的應用

在醫用CT掃描儀中，濾光片主要放置在X射線源和患者之間，其主要作用包括：

1.去除低能X射線：這些X射線不會有助于圖像形成，但會增加患者劑量。通過去除這些低能X射線，可以減少患者接受的輻射劑量。

2.產生更“單色”的光束：隨著低能X射線的去除，X射線能量的光譜會變窄，從而產生更“單色”的光束。這有助于圖像重建基于單個能量單色光束的假設，提高圖像質量。

3.成形光束：在某些掃描儀中，濾光片的形狀可以使光束成形，以補償人體不同部位對X射線的衰減差異。這有助于提高圖像的均勻性和清晰度。

CT掃描儀濾光片

CT掃描儀濾光片的選擇主要依賴于其應用需求，包括所需的圖像分辨率、掃描速度和診斷目標等。一般來說，CT掃描儀中可能會用到多種類型的濾光片，但最常見的是與X射線光譜特性相關的濾光片，具體可以簡單分為截止濾光片、帶通濾光片和中性密度濾光片。

根據透過的X射線波段，截止濾光片可分為長波通濾光片（短波截止）和短波通濾光片（長波截止）。

長波通濾光片（高通濾光片）：允許長波段的X射線通過，通常用于需要較高能量X射線的應用，如骨密度測量。

短波通濾光片（低通濾光片）：允許短波段的X射線通過，常用于軟組織成像，因?yàn)檐浗M織對低能量X射線的吸收較低。

如：截止波長為40 keV的短波通濾光片，用于軟組織成像，以減少對骨骼的高吸收和高散射。

備注：keV（千電子伏特）是能量的一個單位，常用描述物理學中用于描述粒子（如電子、光子等）的能量。在CT掃描（Computed Tomography，計算機斷層掃描）中，keV 通常用于表示X射線的能量，它直接影響X射線的穿透能力和圖像質量。

在下面帶通濾光片中，中心能量和半高寬FWHM也都以keV為單位，中心能量表示濾光片在哪個X射線能量處具有最高的透過率，而半帶寬則描述了濾光片透過率降低至一半時對應的能量范圍。

帶通濾光片：只允許特定波段的X射線通過，同時阻止該波段以外的X射線，具體波段取決于應用需求，但常見的范圍可能在幾十到幾百keV之間。示例：一個中心波長為60 keV，半帶寬為20 keV的帶通濾光片，適用于特定組織或結構的成像。

中性密度濾光片：用于均勻降低X射線的強度，而不改變其光譜分布。通常不是基于特定的X射線波段，而是用于整個X射線光譜。示例：用于調整X射線源的輸出強度，以適應不同患者的體型和掃描需求。

光學指標

中心波長：中心波長是濾光片在實際應用中所使用的波長，即帶通或窄帶濾光片的峰值透射波長。為了確保X射線光束的特定波長能夠穿透并達到探測器，以獲取準確的圖像信息。如果CT掃描儀使用850nm的X射線，那么所需的濾光片中心波長也應接近850nm。

半帶寬：半帶寬是最高透過率的1/2處所對應的波長范圍，用于表示濾光片對光線的選擇透過能力。較窄的半帶寬意味著濾光片能夠更精確地選擇特定波長的X射線，提高圖像質量。

如濾光片的峰值透過率是90%，那半帶寬透過率為45%時對應的波長范圍如果左右波長是800nm和850nm，則半帶寬為50nm。

透過率：透過率是指光線通過濾光片后的剩余強度與原始強度的比值，通常以百分比表示。

高透過率意味著濾光片對X射線的吸收較少，能夠確保更多的X射線到達探測器，從而提高圖像質量。

截止率或截止深度：指濾光片對不需要的X射線波長的阻擋能力，也稱截止深度。良好的截止率能夠確保只有特定波長的X射線能夠通過，減少圖像噪聲和偽影。

注意：由于完全阻擋所有非目標波長的X射線非常困難，因此通常選擇截止率盡可能低（即透過率盡可能接近0%）的濾光片。

截止波段：指濾光片開始顯著阻擋X射線的波長范圍。確保在所需波長范圍外的X射線被有效阻擋，從而提高圖像質量。

產品材質：濾光片通常由對X射線有特定吸收和透過特性的材料制成，如玻璃、金屬或陶瓷等。不同材質對X射線的吸收和透過性能不同，因此選擇合適的材質對于濾光片的光學性能至關重要。
