MEMS掃描激光雷達光學元件介紹

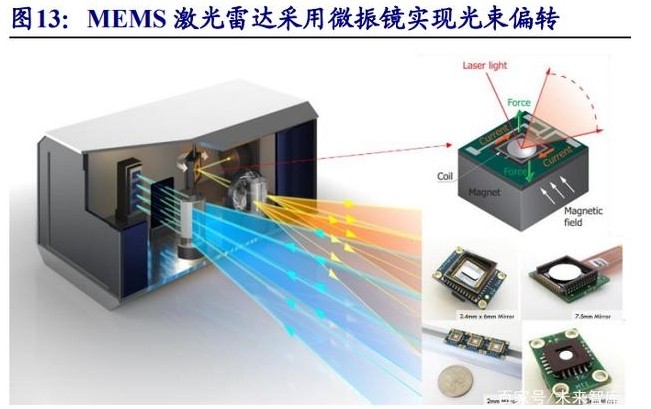

MEMS掃描激光雷達，即采用微機電系統（Micro-Electro-Mechanical Systems, MEMS）技術的激光雷達系統，通過將激光發射、接收和掃描等核心部件微型化并集成到芯片上，實現了激光雷達設備的小型化、低成本化和高性能化。這種激光雷達在自動駕駛、機器人導航、工業自動化等領域具有廣泛的應用前景。

（圖源網絡，侵刪）

原理講解

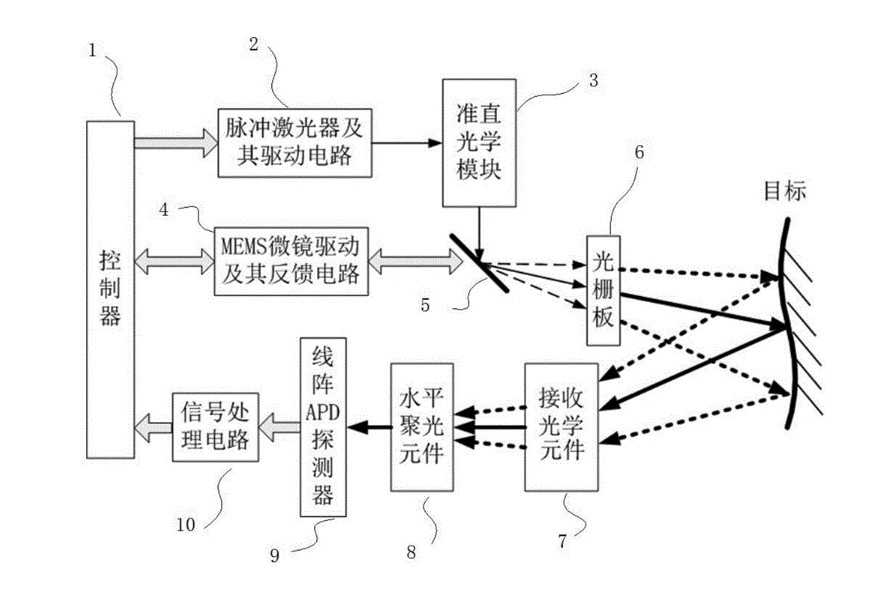

MEMS掃描激光雷達的工作原理基于激光測距和掃描技術。它首先通過激光發射器發出激光束，激光束經過準直系統后形成平行光束，并照射到目標物體上。部分激光被目標物體反射回來，被光電探測器接收。通過測量激光束從發射到接收的時間差（飛行時間，ToF），結合光速等物理參數，可以計算出目標物體與激光雷達之間的距離。同時，利用MEMS微振鏡的快速精確運動，激光束可以在不同方向上進行掃描，從而實現對目標物體的三維成像。

（圖源網絡，侵刪）

光學元件介紹及原理應用

基于MEMS掃描激光雷達的原理，其關鍵光學元件主要包括：

激光發射器

功能特點：產生并發出激光束，通常采用高功率、窄線寬的半導體激光器，以確保激光束的穩定性和準確性。這些激光器能夠產生足夠的能量以進行長距離測量，并且具有較窄的光譜線寬以減少測量誤差。

準直系統

功能：對激光發射器發出的激光束進行準直，以消除其發散角，提高光束的方向性和直線性。

特點：準直系統通常包括一系列透鏡或反射鏡，用于調整激光束的發散角，使其以平行光束的形式射出。這樣可以確保激光束在掃描過程中保持穩定的方向性和直線性，提高測量的精度和可靠性。

MEMS微振鏡

功能：作為掃描元件，通過精確控制反射鏡的偏轉，實現對激光束的掃描。

結構特點：MEMS微振鏡由微型梁和微型鏡組成，通過電機或電磁場控制改變方向。這些微型結構能夠在極小的空間內實現高精度的角度控制。

驅動方式：包括靜電驅動、電磁驅動、電熱驅動和壓電驅動等。不同的驅動方式具有各自的優缺點，但都能實現MEMS微振鏡的快速精確運動。

掃描模式：根據應用需求，MEMS微振鏡可以實現一維或二維掃描。一維掃描適用于簡單的線性測量或掃描任務；二維掃描則能夠?qū)崿F(xiàn)對復雜環境的全方位感知和成像。

掃描角度與頻率：對于自動駕駛等應用，MEMS微振鏡的掃描角度和頻率需要滿足特定的要求。例如，雙軸MEMS激光雷達的橫軸（水平方向）掃描頻率通常在0.5-2KHz之間，縱軸（垂直方向）掃描頻率在10-30Hz之間。這些參數的選擇取決于具體的應用場景和性能需求。

光電探測器

功能特點：接收被目標物體反射回來的激光信號，并將其轉化為電信號進行處理。

光電探測器具有高靈敏度和低噪聲特性，能夠確保對微弱光信號的準確檢測。這些探測器通常采用光電二極管或雪崩光電二極管等敏感元件制成，能夠在極短的時間內響應并捕捉到返回的激光信號。

應用領域及未來前景

應用領域

自動駕駛：MEMS掃描激光雷達是自動駕駛汽車中不可或缺的環境感知傳感器之一。它能夠?qū)崟r(shí)獲取車輛周圍的三維環境信息，為自動駕駛系統提供精確的障礙物檢測、路徑規劃和避障決策等支持。

機器人導航：在機器人領域，MEMS掃描激光雷達可用于機器人的自主導航和避障。通過構建周圍環境的三維地圖，機器人能夠?qū)崿F(xiàn)自主移動和精確定位。

工業自動化：在工業自動化生產線中，MEMS掃描激光雷達可用于精密測量、質量檢測和自動化控制等任務。其高分辨率和高精度特性能夠滿足工業生產中對精確度和效率的高要求。

測繪與遙感：在地理測繪和遙感領域，MEMS掃描激光雷達能夠高效、準確地獲取地形數據和環境信息。這些數據對于城市規劃、資源勘探和環境監測等方面具有重要意義。

未來前景

隨著技術的不斷進步和成本的進一步降低，MEMS掃描激光雷達有望在更多領域?qū)崿F(xiàn)普及和應用。特別是在自動駕駛和機器人等領域中，MEMS掃描激光雷達將成為實現智能化、自主化的關鍵技術之一。未來，隨著新能源汽車市場的不斷擴大和自動駕駛技術的日益成熟，MEMS掃描激光雷達的市場需求將持續增長。同時，隨著制造工藝和技術的不斷創新和提升，MEMS掃描激光雷達的性能將不斷提升，成本將進一步降低，為更廣泛的應用場景提供有力支持。
