什么是多光譜濾光片?它有哪些應用?

2024-07-29 派大莘

多光譜濾光片是一種能夠選擇性地透過或反射多個特定波長范圍光線的光學元件,它通常由多層鍍膜或特殊材料制成,以實現對光線的精確控制和分離,在光學成像和光譜分析等領域擁有著重要作用。

什么是多光譜濾光片?它有哪些應用?

工作原理

多光譜濾光片的工作原理主要基于光的波長選擇性透過或反射特性。通過特殊的鍍膜工藝或材料設計,濾光片能夠允許特定波長的光線透過,同時阻擋其他波長的光線。這種特性使得多光譜濾光片在多光譜成像和光譜分析中具有獨特的應用價值。

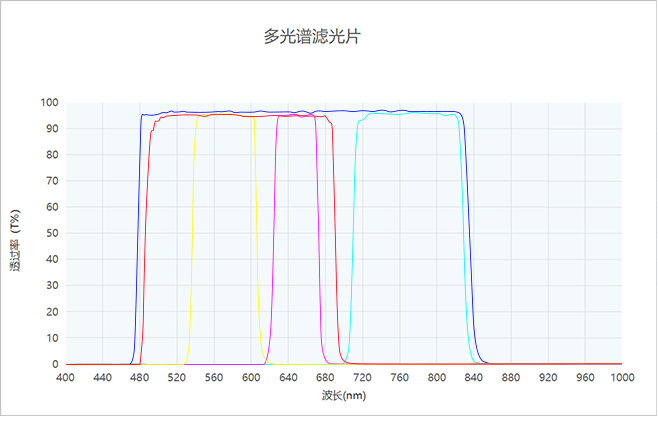

什么是多光譜濾光片光譜圖

結構與制作

結構:多光譜濾光片通常采用拼接組合的方式制成,由多層玻璃片或薄膜材料膠合而成。不同譜段的窄條帶濾光片按順序緊密拼接粘貼在同一基板上,形成多光譜陣列濾光片。

制作:制作過程中,常采用光刻+鍍膜復合工藝,通過精準納米、高透過深截止的鍍膜技術在沉積圖案內依次鍍制每個譜段的高性能濾光薄膜。這種工藝確保了濾光片的高精度和優異性能。

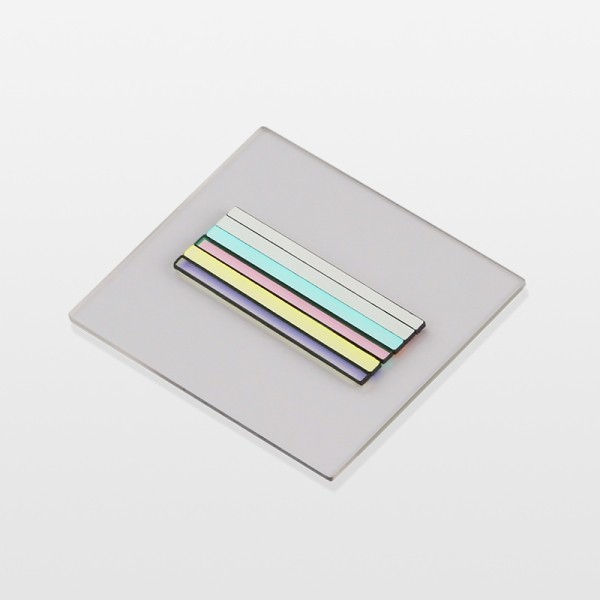

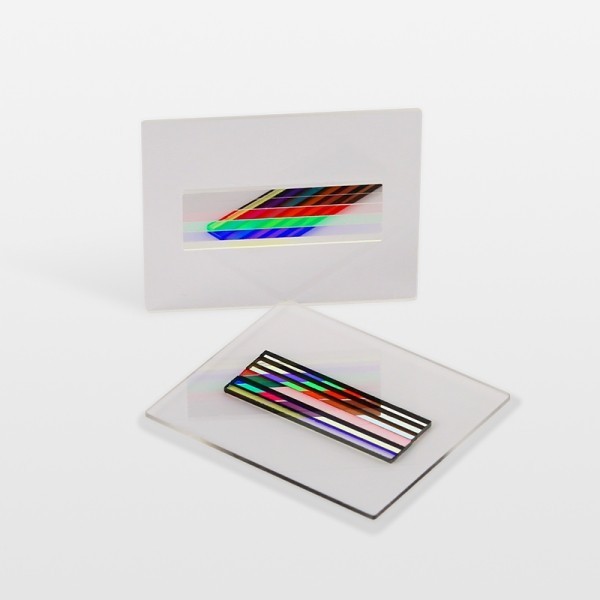

多光譜濾光片

特性

高精度:多光譜濾光片在多個波段內具有極高的透過率和截止深度,能夠?qū)崿F(xiàn)精確的光譜分離和控制。

多通道集成:多個濾光通道集成于單一基片上,空間位置對準精度極高,便于在復雜的光學系統中使用。

穩定性:采用優質材料和先進工藝制作的多光譜濾光片具有良好的穩定性和耐久性,能夠在惡劣環境下長時間穩定工作。


應用領域

多光譜成像:在生物醫學、地質勘探、航空航天等領域中,多光譜成像技術結合多光譜濾光片可以實現對目標物體的精細成像和分析。

光譜分析儀器:如光譜儀、分光光度計等光譜分析儀器中常使用多光譜濾光片進行精確的光譜測量和分析。

工業檢測:在工業自動化和檢測領域,多光譜濾光片可用于光學測量儀器中,實現對物質成分、顏色等參數的精確測量。

其他領域:如醫療、攝影、通信等領域也廣泛使用多光譜濾光片以滿足特定的光學需求。


總的來說,多光譜濾光片作為一種重要的光學元件,在科學研究、技術應用和工業生產中發揮著不可替代的作用,隨著技術的不斷進步和應用領域的不斷拓展,多光譜濾光片的作用和價值將會更加凸顯。


標簽: 多光譜濾光片
