無人駕駛激光雷達的原理與特點

2024-08-03 派大莘

無人駕駛激光雷達作為當前國內研究的新賽道,目前在國內已經取得了應用的初步發展階段,從無人駕駛激光雷達的原理上看,主要涉及到三個部分,即發射系統、接收系統和信息處理模塊,最后信息經過無線通信完成數據的接收與轉換。發射系統負責將電能轉化為光能的脈沖并發射出去,接收系統則捕獲反射回來的光脈沖,并將其轉化為可解析的數據流。信息處理模塊則對這些數據進行處理,得出目標的位置、運動狀態和形狀等信息。

 無人駕駛激光雷達的原理與特點

(圖源網絡,侵刪)

無人駕駛激光雷達的工作原理

發射與接收

發射系統:通過激光器(如NdYAG固體激光器、CO2氣體激光器和GaAlAs半導體二極管激光器等)將電脈沖轉化為光脈沖并發射出去。這些光脈沖以極高的速度射向周圍環境中的目標物。

接收系統:當光脈沖遇到目標物時,部分光會被反射回來,由激光雷達的接收系統(光電探測器)捕獲。光電探測器利用光電效應將光信號轉化為電信號,以便后續處理。



測距與定位

激光雷達通過測量激光發射信號與激光回波信號的往返時間(Time of Flight, TOF)來計算目標的距離。根據光速和飛行時間,可以精確計算出目標與激光雷達之間的距離。

除了距離信息外,激光雷達還能通過掃描和算法處理獲得目標的角度信息(包括水平角和垂直角),從而構建出目標的三維坐標。

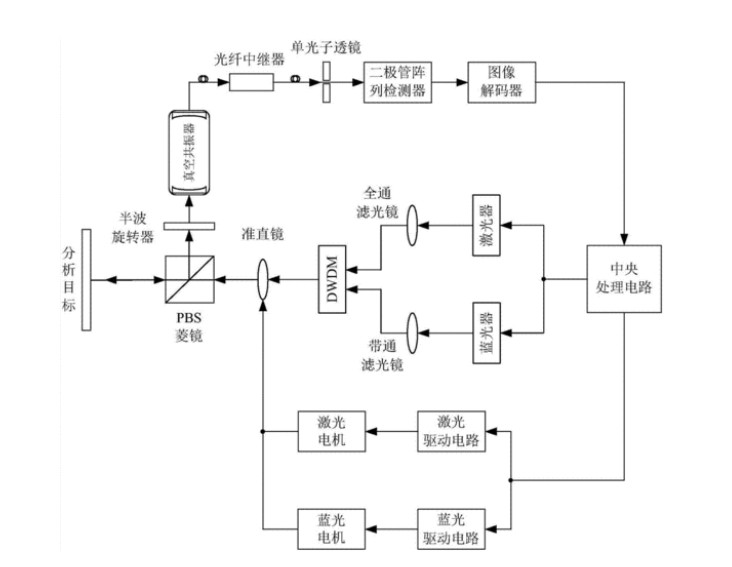

無人駕駛激光雷達的原理


 (圖源網絡,侵刪)

數據處理與建模

接收到的數據經過一系列算法處理,包括濾波、去噪、特征提取等步驟,最終生成精確的點云數據。點云數據是由大量離散的空間坐標點組成的,能夠準確反映周圍環境的三維結構。

通過對點云數據的處理和分析,激光雷達可以構建出汽車周圍的三維立體地圖,并實時更新地圖信息以應對環境的變化。



同步建圖與定位(SLAM)

激光雷達還具備同步建圖(Simultaneous Localization and Mapping, SLAM)的能力。在行駛過程中,激光雷達會實時生成全局地圖,并通過與高精度地圖的比對來提升車輛的定位精度。

SLAM技術使得無人駕駛汽車能夠在沒有GPS信號或GPS信號不穩定的情況下仍能準確地進行定位和導航。


 濾光片

(圖源網絡,侵刪)

特點與應用

高精度:激光雷達具有極高的測距精度和角度分辨率,能夠滿足無人駕駛汽車對高精度感知的需求。

全天候工作:激光雷達不依賴于外界光照條件或目標本身的輻射特性,能夠在夜間、雨天等復雜環境下正常工作。

廣泛應用:激光雷達在無人駕駛汽車中扮演著至關重要的角色,不僅用于障礙物檢測、避障規劃等任務,還用于高精度定位、地圖構建等多個方面。
