車載抬頭顯示HUD主流-TFT-LCD顯示技術

2024-09-06 派大莘

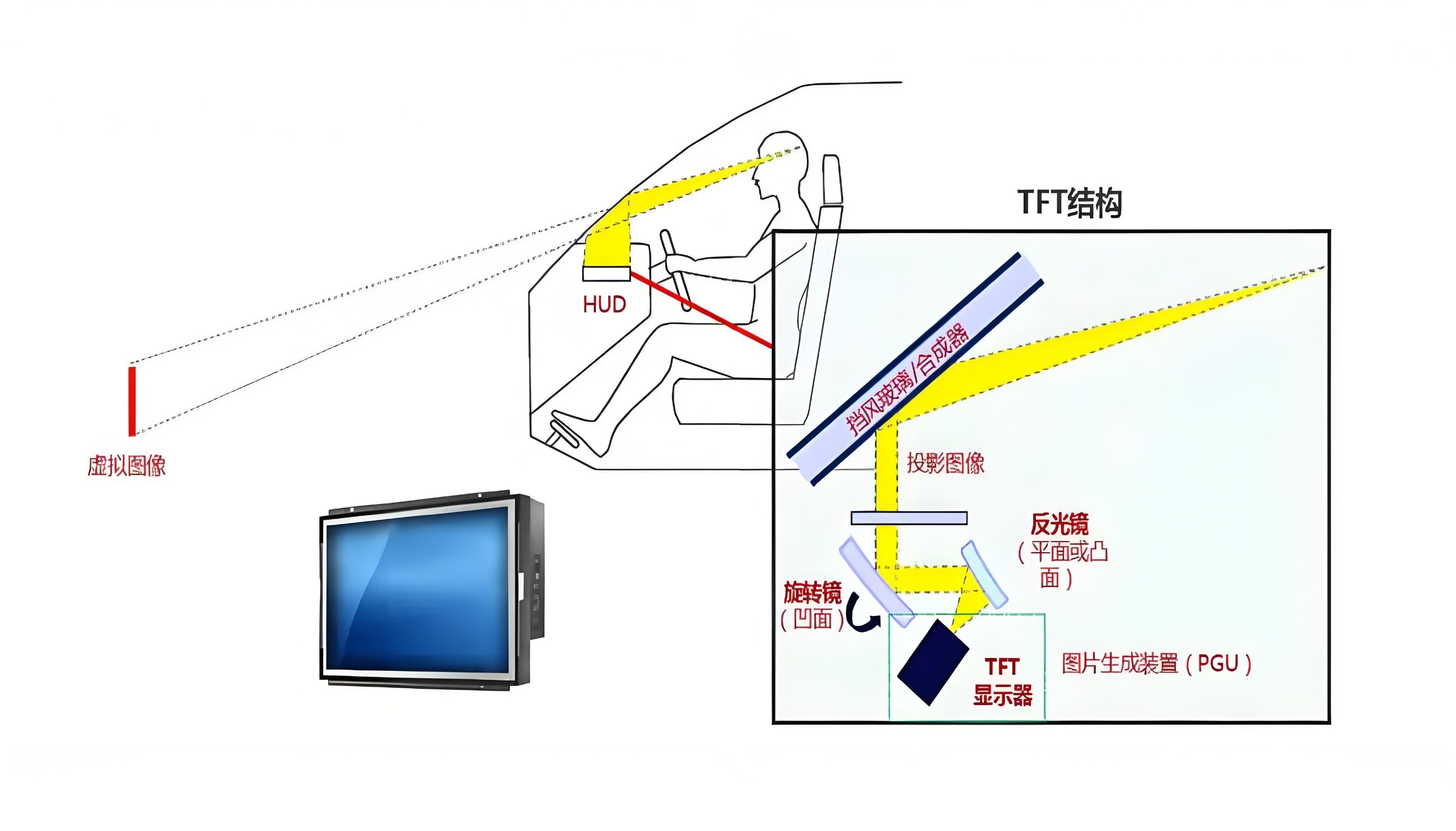

我們都知道車載HUD的主要部件核心一般由PGU(圖像生成單元)、Concave Mirror(自由曲面鏡)和Windshield(擋風玻璃),PGU作為主要的圖像生成單元,用以產生圖形、控制亮度;自由曲面鏡用以放大畫面,消除擋風玻璃造成的畸變;擋風玻璃負責再次放大畫面,消除重影(如通過形玻璃)后再將圖形反射至人眼。由于HUD畫面虛像由擋風玻璃反射而來,所以給人的視覺感覺就像畫面懸浮在玻璃外,呈現出一種全息影像的效果。

濾光片(圖源網絡,侵刪)


車載抬頭顯示(HUD)的主流顯示技術之一是TFT-LCD(薄膜晶體管液晶顯示屏)技術,該技術結合了薄膜晶體管(TFT)與液晶顯示技術,以提供高質量的圖像顯示,在AR-HUD成本中,PGU價值占比最大,可達整機BOM的30%~50%。


 濾光片

(TFT-LCD,圖源網絡,侵刪

技術原理

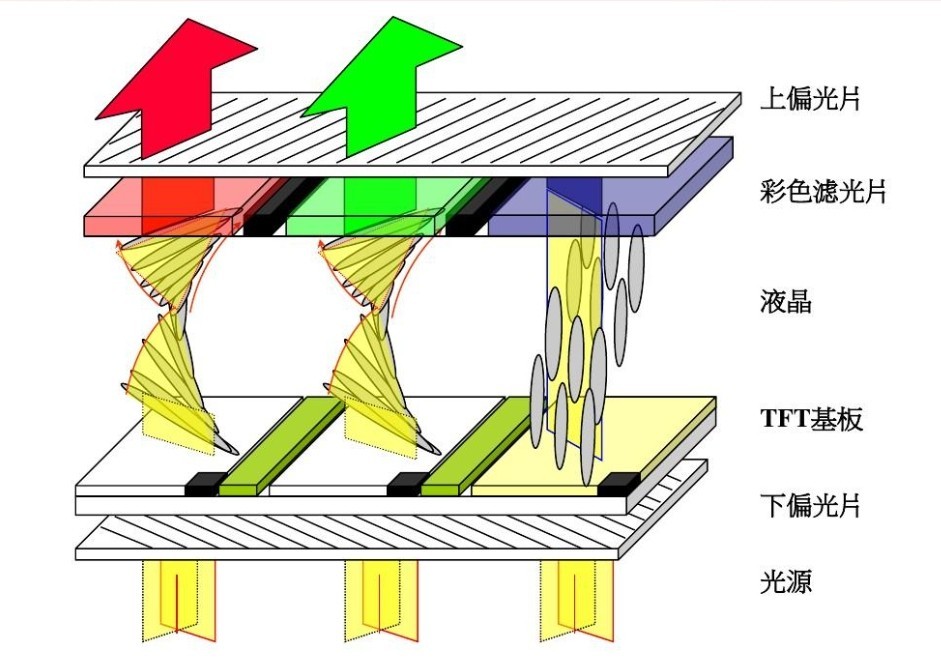

TFT-LCD技術通過在兩片玻璃基板之間夾一層液晶材料,并利用薄膜晶體管(TFT)作為開關元件來控制每個像素點的透光性,從而實現圖像的顯示。當電流通過TFT的柵極時,會在溝道區域形成導電通道,從而允許源極和漏極之間的電流流動。這個電流的大小可以控制液晶分子的排列方向,進而改變通過液晶層的光線的偏振狀態。偏光片則用于將偏振光轉化為可視光線,形成圖像。


 濾光片

(圖源網絡,侵刪)

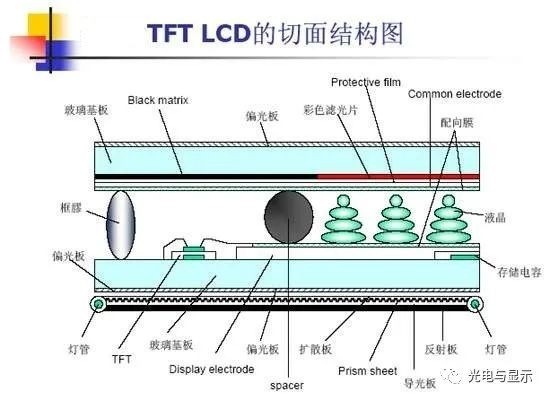

TFT-LCD屏主要由兩片玻璃基板、液晶層、彩色濾光片、偏光片、TFT陣列等部分組成。上層的玻璃基板附有彩色濾光片,用于生成紅、綠、藍三原色;下層的玻璃基板則鑲嵌有TFT陣列,用于控制每個像素點的透光性。


技術特點

高分辨率:TFT-LCD技術能夠提供清晰、細膩的圖像,滿足車載HUD對高分辨率顯示的需求。

高對比度:通過優化液晶層和偏光片的設計,TFT-LCD能夠實現較高的對比度,使顯示內容更加鮮明。

快速響應時間:TFT-LCD具有較快的響應時間,能夠減少動態圖像中的拖影現象,提高顯示效果。

豐富的色彩表現能力:通過彩色濾光片和液晶層的共同作用,TFT-LCD能夠呈現出豐富的色彩,提升視覺體驗。

低功耗與長壽命:TFT-LCD技術具有較低的功耗和較長的使用壽命,符合汽車電子設備對能耗和耐用性的要求。

 濾光片

(圖源網絡,侵刪)

應用優勢

市場技術成熟:TFT-LCD技術已經廣泛應用于各種電子產品中,技術成熟度高,可靠性好。

成本低廉:相比于其他顯示技術,TFT-LCD的制造成本較低,有利于車載HUD產品的普及和推廣。

易于集成:TFT-LCD模塊可以方便地集成到車載HUD系統中,與光學顯示系統和其他電子部件協同工作。


面臨的挑戰

盡管TFT-LCD技術在車載HUD中具有諸多優勢,但也面臨著一些挑戰:

投影距離較近:相比于AR-HUD等新技術,TFT-LCD技術的投影距離相對較近,可能影響駕駛員的視線切換和駕駛體驗。

耐高溫性能差:TFT-LCD在高溫環境下性能可能受到影響,需要采取額外的散熱措施來確保穩定運行。



綜上所述,TFT-LCD顯示技術憑借其成熟的技術、低廉的成本和優異的顯示效果,在車載抬頭顯示HUD中占據主流地位。然而,隨著汽車智能化和網聯化的發展,HUD技術也在不斷進步和完善,未來可能會有更多新技術涌現并挑戰TFT-LCD技術的地位。
