道路檢測窄帶濾光片簡介

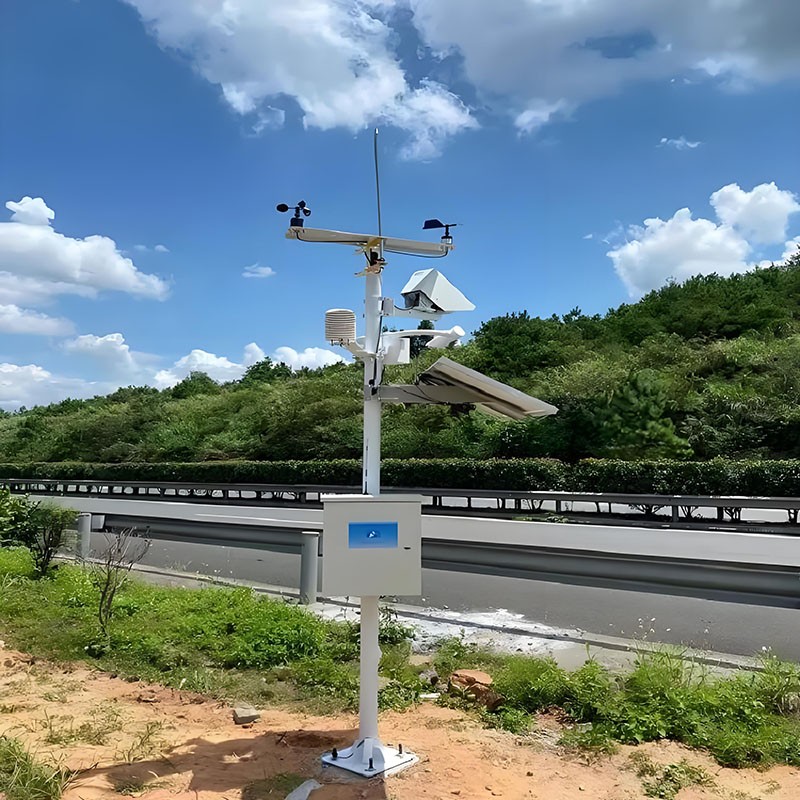

道路檢測是現代交通管理的重要組成部分，而基于光學檢測技術的道路檢測儀在其中扮演著關鍵角色。BP657窄帶濾光片作為光學檢測系統中的核心光學元件，能夠有效提升檢測精度和效率。

（圖源網絡-侵刪）

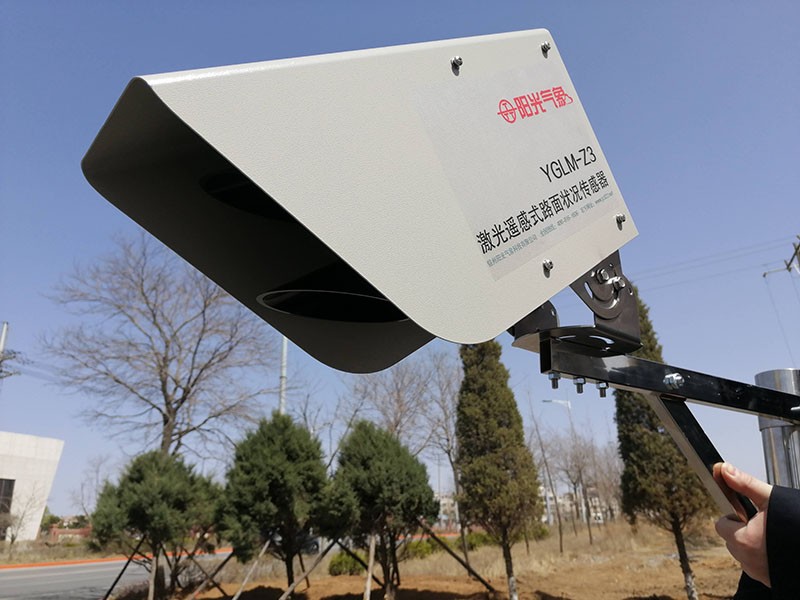

道路檢測儀是一種用于監測道路表面狀況（如裂縫、車轍、坑洼等）的智能化設備。它通常采用機器視覺技術，通過光學成像和圖像分析來實現對道路狀況的快速、精準檢測。道路檢測儀的核心組成部分包括光源、光學鏡頭、濾光片和圖像傳感器。其中，濾光片作為光學系統中的關鍵元件，能夠選擇特定波段的光信號，從而提升檢測的準確性和可靠性。

（圖源網絡-侵刪）

一、常規光路工作原理

道路檢測儀的光學系統通常由光源、光學鏡頭、濾光片、圖像傳感器等幾個部分組成。

1. 光源：發射特定波段的光（如紅外光或可見光），用于照亮待檢測的道路表面。

2. 光學鏡頭：收集從道路表面反射的光線，并將其聚焦到圖像傳感器上。

3. 濾光片：位于鏡頭與圖像傳感器之間，用于選擇特定波段的光信號，同時濾除其他波段的干擾光。

4. 圖像傳感器：將接收到的光信號轉換為電信號，并生成數字圖像，供后續分析處理。

在整個光路中，濾光片的作用至關重要。它能夠有效抑制環境光干擾，提高目標信號的對比度，從而提升檢測精度。

二、道路檢測儀濾光片選配

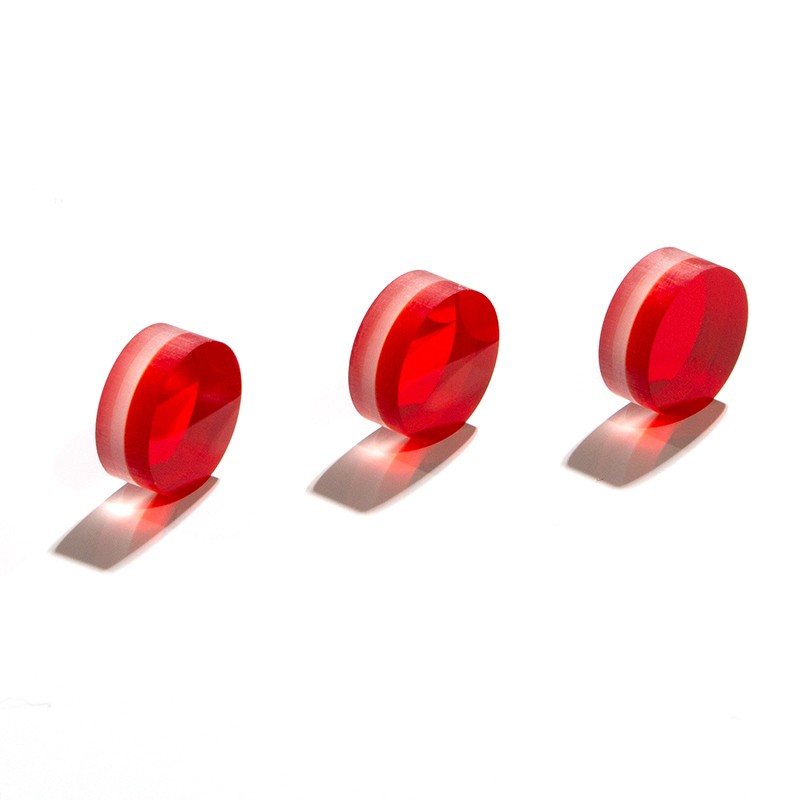

在道路檢測儀中，帶通濾光片（如BP657-參考型號）是最常用的類型，因其能夠精準選擇目標波段的光信號。BP657窄帶濾光片是一種中心波長為657nm的光學濾光片，其帶寬較窄（通常為10-20nm），能夠選擇性地透過特定波段的光信號。在道路檢測儀中，BP657窄帶濾光片主要用于紅外光檢測，能夠有效分離目標信號與背景噪聲，從而提高檢測系統的信噪比。

BP657窄帶濾光片主要適用于600-700nm波段，這一波段屬于可見光至近紅外光的過渡區域。在道路檢測中，這一波段的光具有較強的穿透能力，能夠有效識別道路表面的細微特征（如裂縫、紋理等）。此外，該波段的光對環境光的干擾較小，適合在復雜光照條件下使用。

三、作用分析

1. 信號選擇：通過選擇657nm波段的光信號，濾除其他波段的干擾光，從而提高目標信號的純凈度。

2. 提升信噪比：抑制環境光（如太陽光、車燈等）的干擾，提高檢測圖像的信噪比。

3. 增強對比度：通過精準選擇目標波段，使道路表面的特征（如裂縫、車轍等）在圖像中更加清晰可見。

4. 保護圖像傳感器：濾除紫外光等有害波段的光線，延長圖像傳感器的使用壽命。

四、參數指標

1. 中心波長：657nm，即濾光片透光率最高的波長。

2. 帶寬：通常為10-20nm，表示濾光片允許通過的光譜范圍。

3. 透過率：通常大于90%，表示濾光片對目標波段光的透過能力。

4. 截止深度：通常大于OD4（光學密度4），表示濾光片對非目標波段光的抑制能力。

5. 入射角度：通常為0度，表示光線垂直入射時的性能最優。

6. 尺寸與形狀：根據光學系統的需求定制，常見的有圓形、方形等。

濾光片作為道路檢測儀光學系統中的核心元件，在信號選擇、噪聲抑制和圖像質量提升方面發揮著不可替代的作用，其中心波長、帶寬、透過率等關鍵參數直接影響檢測系統的性能。隨著道路檢測技術的不斷發展，濾光片將在更廣泛的應用場景中展現其價值，為智能交通和道路維護提供強有力的技術支持。
