長(zhǎng)短波通濾光片在數(shù)碼相機(jī)中的應(yīng)用解析
在數(shù)碼攝影領(lǐng)域，長(zhǎng)短波通濾光片通過(guò)精準(zhǔn)控制光波段的透射與截止，重塑了成像系統(tǒng)的光譜響應(yīng)特性。這些光學(xué)元件突破了傳統(tǒng)拜耳陣列的物理限制，為專(zhuān)業(yè)攝影和科研影像開(kāi)辟了全新的創(chuàng)作維度。
（圖源網(wǎng)絡(luò)，僅供參考，侵刪）
一、濾光片的核心光學(xué)特性
1. 長(zhǎng)短波通濾光片的物理定義
長(zhǎng)波通濾光片（Longpass Filter）：允許波長(zhǎng)大于截止波長(zhǎng)（λ_c）的光透過(guò)（透射率>90%），截止短波輻射（阻隔率>OD4）。
短波通濾光片（Shortpass Filter）：僅透過(guò)波長(zhǎng)小于截止波長(zhǎng)的光線，抑制長(zhǎng)波干擾。

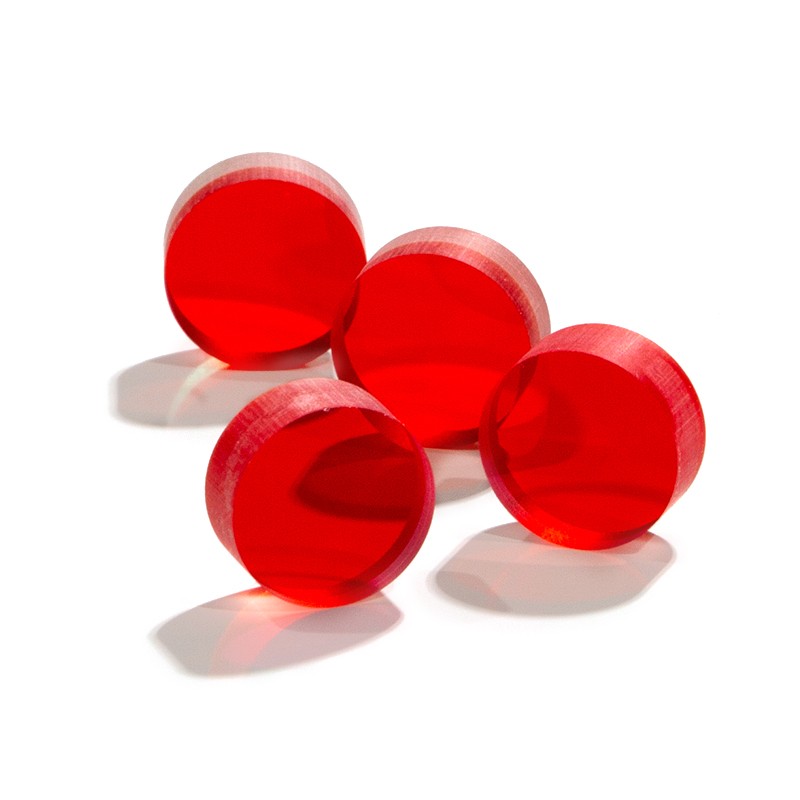

（LP650長(zhǎng)波通濾光片）
2. 關(guān)鍵性能參數(shù)
| 參數(shù) | 長(zhǎng)波通典型值 | 短波通典型值 | 測(cè)試標(biāo)準(zhǔn) |
| 截止波長(zhǎng)（λ_c） | 650±2nm | 720±2nm | ISO 9211-4 |
| 過(guò)渡帶陡度 | 10nm（80%→10%） | 15nm（10%→80%） | 分光光度計(jì)掃描 |
| 透射波段紋波 | <±3%（λ_c+50nm后） | <±5%（λ_c-50nm前） | 激光干涉儀檢測(cè) |
| 損傷閾值 | >5J/cm2（1064nm） | >3J/cm2（532nm） | MIL-STD-810G |
二、光譜調(diào)控技術(shù)實(shí)現(xiàn)路徑
1. 多層介質(zhì)膜鍍膜工藝
- 采用交替沉積的SiO?/Ta?O?膜系（50-150層），通過(guò)干涉效應(yīng)實(shí)現(xiàn)：
- 長(zhǎng)波通：λ_c=650nm時(shí)，400-630nm波段阻隔率>99.9%。
- 短波通：λ_c=720nm時(shí)，750-1100nm波段衰減達(dá)OD6。
- 離子束輔助沉積（IAD）技術(shù)使膜層密度>98%，濕度穩(wěn)定性提升3倍。
2. 硬質(zhì)基底材料選擇
| 材料類(lèi)型 | 適用波段范圍 | 熱膨脹系數(shù)（×10??/℃） | 抗劃傷等級(jí) |
| 熔融石英 | 200-2500nm | 0.55 | 莫氏7級(jí) |
| 光學(xué)級(jí)BK7玻璃 | 350-2000nm | 7.1 | 莫氏6級(jí) |
| 藍(lán)寶石（單晶） | 150-5500nm | 5.3 | 莫氏9級(jí) |
三、典型應(yīng)用場(chǎng)景與波段配置
1. 紅外攝影增強(qiáng)系統(tǒng)
配置方案：長(zhǎng)波通650nm+短波通1000nm組合
移除可見(jiàn)光干擾（λ<650nm），保留近紅外（650-1000nm）
植被反射率提升至60%-90%（原可見(jiàn)光區(qū)僅10%-20%）
穿透霧霾能力增強(qiáng)3-5倍（紅外波長(zhǎng)散射率降低）
2. 多光譜成像融合
四通道濾光片組配置：
波段1：450-500nm（短波通500nm）——水體透視
波段2：520-600nm（長(zhǎng)波通520nm）——葉綠素檢測(cè)
波段3：650-680nm（長(zhǎng)波通650nm）——血氧濃度分析
波段4：700-1000nm（長(zhǎng)波通700nm）——皮下血管成像
3. 天文攝影降噪
短波通濾光片（λ_c=680nm）應(yīng)用：
抑制城市鈉燈（589nm）和汞燈（404/546nm）污染
提升星云Hα線（656nm）信噪比達(dá)8dB
配合制冷CMOS實(shí)現(xiàn)0.001e?/pixel/s暗電流
四、光學(xué)系統(tǒng)集成挑戰(zhàn)
1. 像面匹配性問(wèn)題
- 濾光片厚度公差需控制±0.02mm，避免引入球差（導(dǎo)致MTF下降>15%）
- 鍍膜面形精度要求λ/4@632.8nm，防止波前畸變
2. 熱穩(wěn)定性控制
- 溫度每升高1℃導(dǎo)致λ_c漂移0.02nm（需補(bǔ)償算法介入）
- 采用Invar合金鏡座，熱膨脹系數(shù)匹配至0.5×10??/℃
3. 抗反射協(xié)同設(shè)計(jì)
- 在濾光片背面集成寬帶增透膜（400-1100nm平均反射率<0.5%）
- 配合鏡頭納米涂層，將系統(tǒng)雜散光降低至<0.01%
五、前沿技術(shù)演進(jìn)方向
1. 可調(diào)諧液晶濾光片
- 電控雙折射效應(yīng)實(shí)現(xiàn)λ_c在500-900nm連續(xù)可調(diào)
- 響應(yīng)時(shí)間<10ms，滿足8K/120fps高速拍攝需求
2. 超表面濾光技術(shù)
- 亞波長(zhǎng)納米結(jié)構(gòu)陣列（周期<λ/5）
- 實(shí)現(xiàn)任意透射曲線設(shè)計(jì)（如矩形系數(shù)>95%）
3. 量子點(diǎn)復(fù)合濾光
- CdSe/ZnS量子點(diǎn)層實(shí)現(xiàn)波長(zhǎng)轉(zhuǎn)換（轉(zhuǎn)換效率>80%）
- 擴(kuò)展硅基傳感器響應(yīng)至1500nm中紅外波段
長(zhǎng)短波通濾光片作為數(shù)碼相機(jī)的"光譜雕刻刀"，正從被動(dòng)光學(xué)元件向智能光譜管理單元進(jìn)化。未來(lái)隨著可編程濾光與計(jì)算攝影技術(shù)的深度融合，攝影師將獲得超越人眼可見(jiàn)范圍的全新創(chuàng)作維度。在選型時(shí)應(yīng)重點(diǎn)評(píng)估截止陡度、損傷閾值與環(huán)境穩(wěn)定性指標(biāo)，同時(shí)關(guān)注鍍膜工藝對(duì)偏振特性的影響，以實(shí)現(xiàn)最優(yōu)成像性能。
