光潔度、劃傷與麻點：解析表面質量的三大維度

 在光學元件的制造與使用中，表面質量是決定性能的核心因素之一，我們平常在評估光潔度是，還經常會提到劃傷與麻點，那么這其中都有哪些聯系呢！下面我將以光學濾光片為例為大家揭示這三種名詞的各項解釋與評估，供大家做一個學習參考。

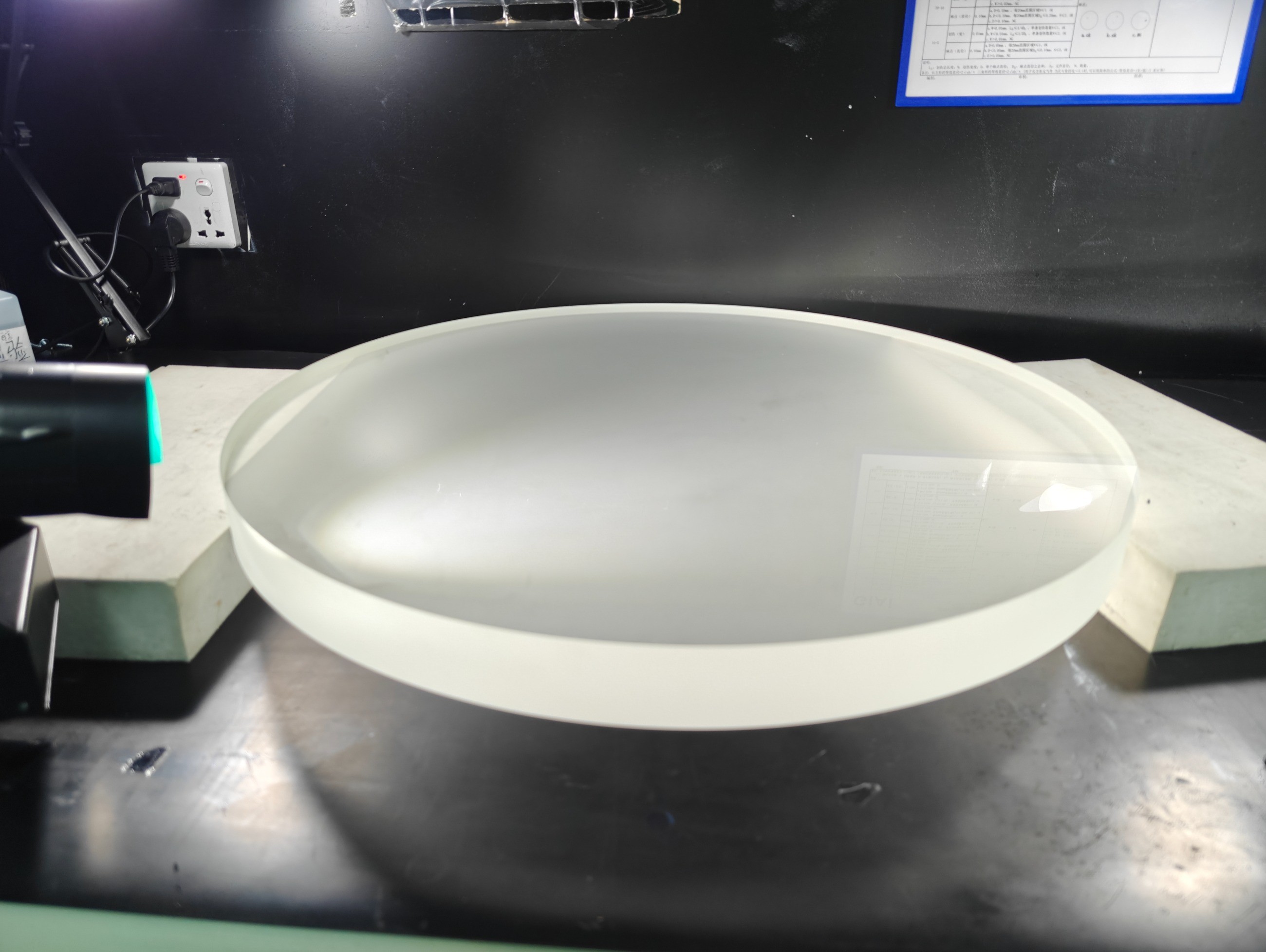

（激埃特原創圖）

首先，表面質量是一個多維度的科學體系，需從微觀粗糙度、宏觀幾何精度和表面缺陷三個層面綜合解析，也就是從“肉眼可見”到“納米級真相”。

一、光潔度的本質：納米世界的“地形圖”

光潔度（Surface Finish）是描述對表面微觀紋理的量化描述，反映亞微米至納米級的連續起伏特性，其核心參數包括：

Ra（算術平均粗糙度）：表面輪廓與平均線偏差的絕對值平均值；

Rz（最大高度粗糙度）：評估長度內最高峰與最低谷的垂直距離；

Rq（均方根粗糙度）：對極端值敏感的統計參數。

典型場景對比：

對光學性能的影響：

散射損耗：藍光（450nm）在Ra=1nm表面的散射損失比Ra=0.2nm高8-12%；

透射率下降：紫外濾光片（300nm）因粗糙度導致的透射損失可達5-10%；

激光損傷閾值：Ra每增加0.5nm，Nd:YAG激光（1064nm）的損傷閾值下降約15%。

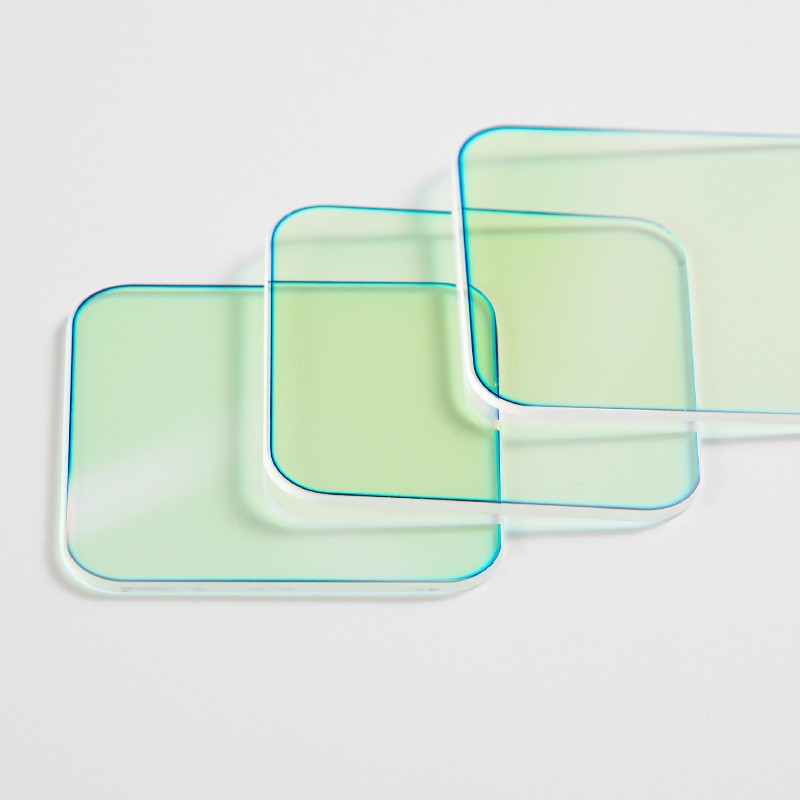

（激埃特原創圖）

二、劃傷與麻點：表面缺陷的“顯性危機”

劃傷（Scratches）與麻點（Digs）屬于離散型表面缺陷，是局部區域的物理損傷或污染物殘留，其評價標準與光潔度截然不同：

1. 定義與分類

- 劃傷：線性機械損傷（如搬運工具刮擦），按寬度分級（如ISO標準中的“5/”標注）；

- 麻點：點狀凹陷或凸起（如拋光顆粒嵌入），按直徑和密度分級。

2. 行業標準示例

ISO 10110：標注“5/N×M”（N為劃痕系數，M為麻點尺寸）；

美軍標MIL-PRF-13830：60-40表示劃痕寬度≤0.006英寸，麻點直徑≤0.004英寸。

3. 對濾光片的實際危害

應力集中：深度＞5μm的劃痕可能引發濾光片破裂（尤其在熱沖擊下）；

光路遮擋：直徑＞50μm的麻點可導致光束能量分布異常（如高斯光束頂部凹陷）；

膜層剝離：劃痕邊緣的鍍膜易因應力不均脫落，形成擴散性缺陷。

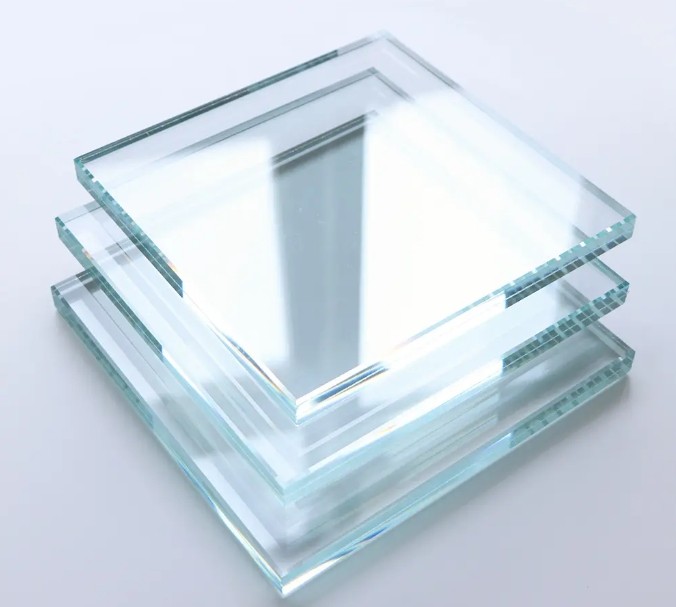

（激埃特原創圖）

三、形貌精度：被忽視的“第三維度”

表面質量的完整評估需包含形貌精度（Surface Figure Accuracy），即光學表面的宏觀幾何形狀與理想設計的偏差：

量化指標：PV值（峰谷值）、RMS值（均方根值）；

典型要求：激光美容儀濾光片需滿足PV＜λ/4@632.8nm（約158nm）。

形貌精度不足的后果：

光束畸變：導致聚焦光斑擴散或能量密度波動＞15%；

療效不穩定：在IPL脫毛應用中，可能引發部分區域無效或皮膚灼傷。

四、三維參數體系：全面定義表面質量

現代光學工業通過三類參數構建表面質量的“三維坐標系”：

1. 形貌精度：確保光路設計的物理實現；

2. 光潔度：保障能量傳輸效率；

3. 表面缺陷：決定元件的可靠性與壽命。

某紫外濾光片檢測報告示例：

形貌精度：PV=λ/8@632.8nm（約79nm）；

光潔度：Ra=0.4nm；

表面缺陷：劃痕等級60-40，麻點≤φ0.05mm。

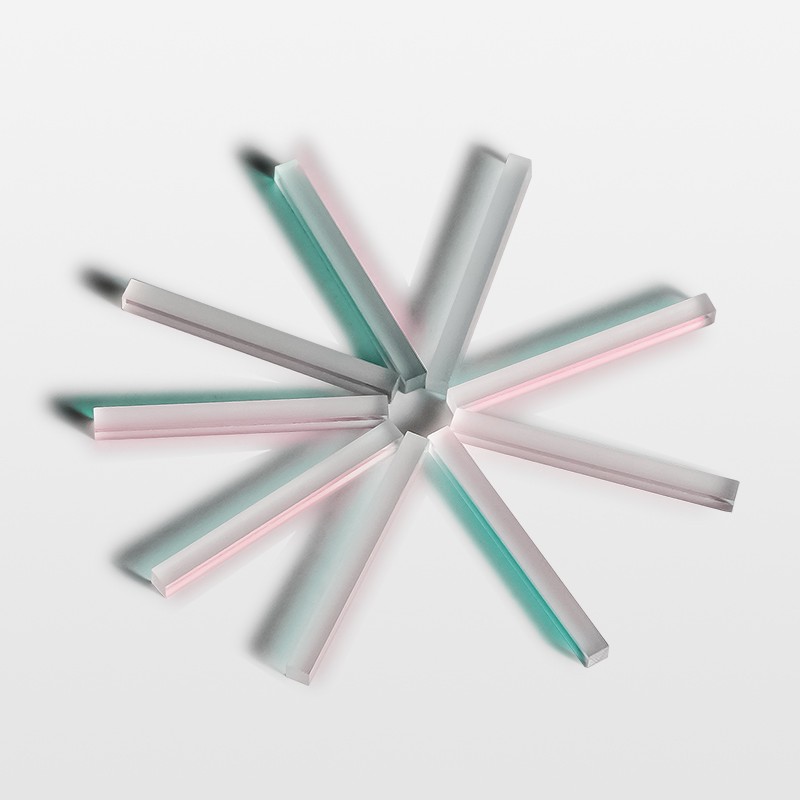

（圖源網絡，侵刪）

五、制造中的分步控制策略

1. 光潔度控制

超精密拋光：磁流變拋光（MRF）實現Ra＜0.5nm；

鍍膜優化：離子束輔助沉積（IAD）減少膜層“橘皮效應”。

2. 表面缺陷抑制

潔凈環境：Class 100無塵室（≥0.5μm顆粒數＜100/立方英尺）；

無接觸搬運：真空吸筆替代機械夾爪；

在線檢測：機器視覺實時篩查（分辨率達1μm）。

3. 形貌精度保障

干涉儀反饋拋光：實時修正面型誤差至PV＜λ/10；

熱應力仿真：優化鍍膜工藝以減少溫升形變。

（激埃特原創圖）

六、未來趨勢：從“分離控制”到“協同優化”

超表面技術：利用納米結構同步調控形貌與光潔度；

智能檢測系統：AI算法自動關聯Ra值、劃痕分布與光學性能；

自修復鍍層：減少表面缺陷的動態擴展。

光潔度、表面缺陷與形貌精度，如同光學元件的“肌膚”“疤痕”與“骨骼”——三者共同定義了光與物質的交互方式。只有跳出“肉眼可見”的認知局限，才能真正理解：在納米級粗糙度與微米級劃痕之間，隱藏著光學技術從“可用”到“卓越”的進化密碼。
