什么是光學窗口片？對現代光學儀器都產生了哪些影響？
光學窗口片（Optical Window）是一種用于保護光學系統內部元件、同時允許特定波段光線高效通過的光學元件，其核心功能是充當光學儀器的“透明屏障”，在隔絕外界環境干擾（如灰塵、水汽、機械沖擊）的同時，最大限度減少對光信號的衰減或畸變。

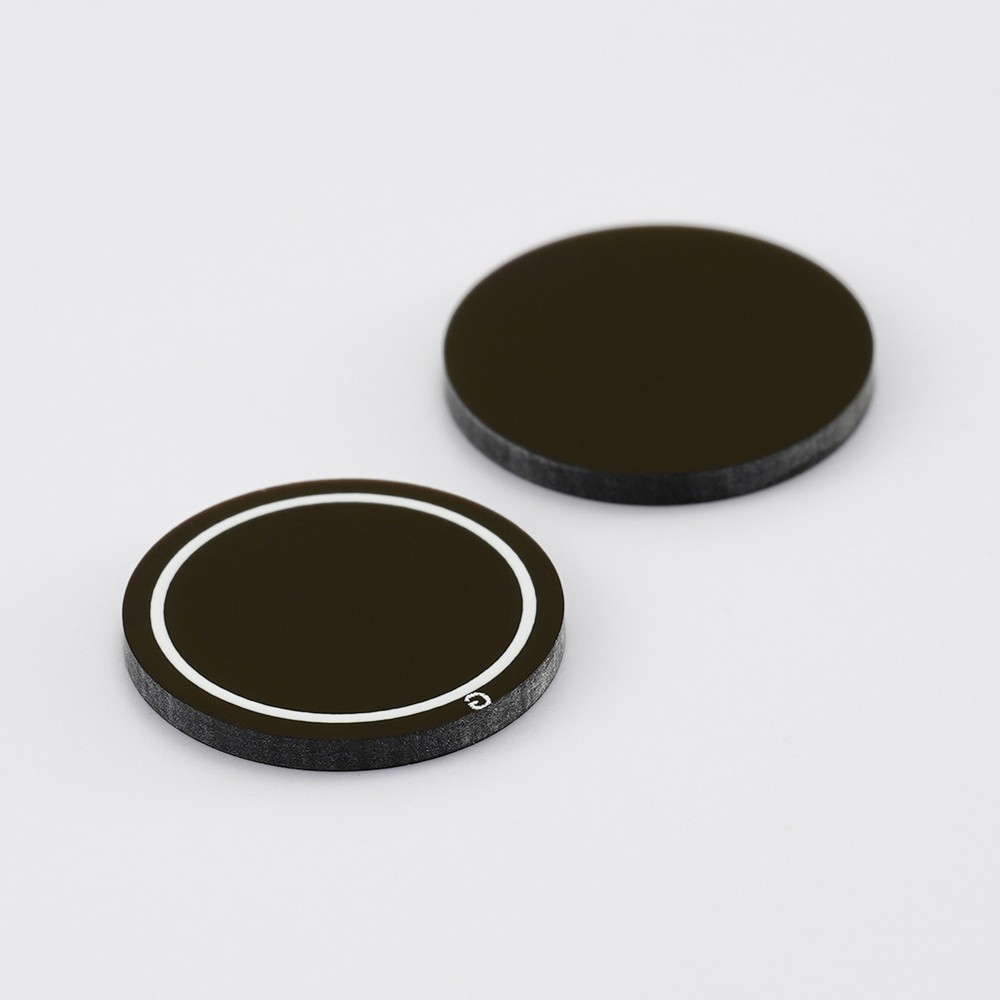

（防水窗口片）
關鍵特性
特性 | 說明 |
高透光率 | 在目標波段（如可見光、紅外、紫外）透過率可達90%-99.9% |
低反射率 | 表面鍍抗反射（AR）膜，單面反射率可降至0.1%以下 |
環境耐受性 | 耐高溫（最高1200℃）、抗腐蝕（酸堿環境）、抗輻射（太空應用） |
機械強度 | 硬度可達莫氏7級（如藍寶石窗口片），承受百兆帕級壓力 |
一、光學窗口片對現代光學儀器的革命性影響
1. 突破環境限制，拓展應用場景
極端環境防護：航天器光學窗口可承受太空輻射+200℃~-150℃溫差，保障星載相機、激光雷達正常工作。
密閉系統集成：激光切割機的ZnSe窗口片隔絕金屬蒸汽污染，延長CO?激光器壽命。
（雷達窗口片）
2. 提升光學系統性能
信號保真：紅外硫系玻璃窗口在8-12μm波段透過率>90%，確保熱成像儀精準捕捉溫差。
能量效率：高損傷閾值（如Nd:YAG激光用熔融石英窗口，閾值達10 J/cm2）減少激光能量損耗。
3. 推動微型化與低成本化
替代復雜結構：無人機LiDAR用單片藍寶石窗口取代傳統多透鏡防護罩，重量減輕70%。
標準化生產：直徑<10mm的醫用光纖耦合窗口片實現批量沖壓成型，單價降至5美元以下。
（三角形絲印玻璃窗口）
二、光學窗口片的典型應用領域與實例
1. 激光加工領域
應用場景 | 窗口片類型 | 技術指標 | 案例 |
CO?激光切割/焊接 | 硒化鋅（ZnSe） | 10.6μm透過率>99%，損傷閾值5 MW/cm2 | 通快（TRUMPF）激光切割機防護窗口 |
紫外激光微加工 | 熔融石英（UV Grade） | 193nm透過率>90%，表面粗糙度<1nm | 半導體晶圓紫外激光刻蝕設備 |
光纖激光打標 | 石英玻璃+AR鍍膜 | 1064nm反射率<0.25%，厚度0.5-2mm | 奔騰激光（Bystronic）手持打標機 |
2. 激光醫療領域
應用場景 | 窗口片類型 | 技術指標 | 案例 |
眼科飛秒激光手術 | 氟化鈣（CaF?） | 780-1064nm雙波段AR鍍膜，生物相容性認證 | 蔡司VisuMax飛秒激光角膜切削系統 |
皮膚激光治療 | 藍寶石（Sapphire） | 導熱系數46 W/(m·K)，接觸冷卻溫度-10℃ | 賽諾秀（Cynosure）CoolGlide冰點脫毛儀 |
內窺鏡激光探頭 | 醫用級石英玻璃 | 直徑3mm，耐高壓蒸汽滅菌（135℃/30min） | 奧林巴斯（Olympus）激光碎石內窺鏡 |
3. 航空航天領域
應用場景 | 窗口片類型 | 技術指標 | 案例 |
衛星多光譜成像 | 氟化鎂（MgF?）鍍膜石英 | 0.2-5μm寬譜透過，抗質子輻射>1×1012/cm2 | 美國Landsat-9衛星多光譜相機 |
高超音速飛行器導引頭 | 尖晶石（Spinel） | 耐熱沖擊>500℃/s，硬度8.5莫氏 | 俄羅斯“鋯石”高超音速導彈紅外窗口 |
空間站觀測舷窗 | 多層復合藍寶石 | 抗微隕石撞擊（1mm顆粒@10km/s） | 國際空間站“穹頂”觀測艙窗口 |
4. 激光掃描與傳感
應用場景 | 窗口片類型 | 技術指標 | 案例 |
自動駕駛LiDAR | 近紅外增強石英 | 905/1550nm雙波段AR鍍膜，透過率>99.5% | 速騰聚創（RoboSense）M1激光雷達 |
工業3D掃描儀 | 硼硅酸鹽玻璃 | 熱膨脹系數3.3×10??/℃，防結霧涂層 | 法如（FARO）Focus Premium掃描儀 |
激光測距儀 | K9光學玻璃 | 表面面型精度λ/4@632.8nm | 萊卡（Leica）DISTO X4手持測距儀 |

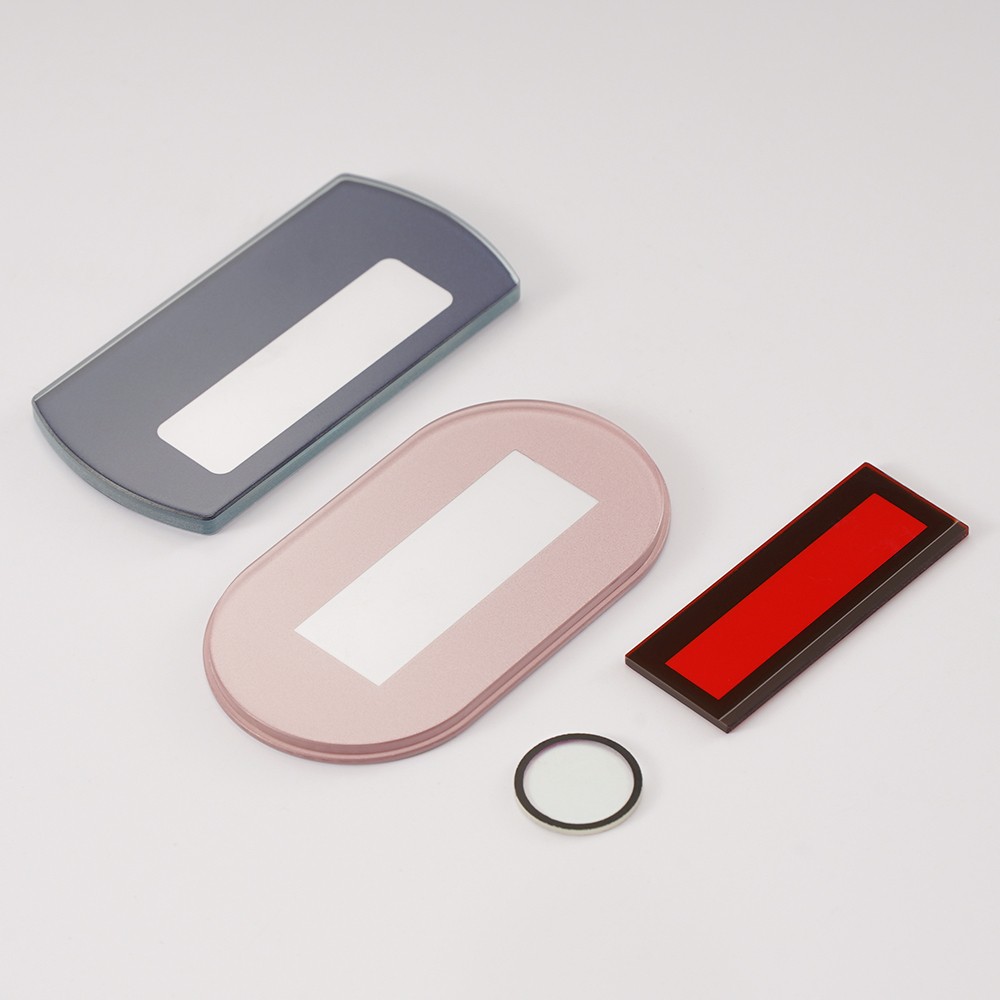

（絲印玻璃窗口片）
三、光學窗口片的關鍵驗收標準與測試方法
1. 通用驗收標準
參數 | 測試標準 | 典型儀器 | 示例（激光醫療窗口片） |
光譜透過率 | ISO 9211-4 | 分光光度計 | 1064nm透過率≥99%，偏差<0.3% |
表面光潔度 | MIL-O-13830A | 白光干涉儀 | 劃痕/麻點等級60-40（美軍標） |
面型精度 | ISO 10110-5 | 激光干涉儀 | 面型誤差≤λ/8@632.8nm |
環境耐久性 | MIL-STD-810G | 高低溫循環箱+鹽霧試驗箱 | -50℃~+85℃循環100次無開裂 |
2. 領域?qū)Ｓ脴?biāo)準舉例
(1) 激光加工窗口片（以CO?激光用ZnSe窗口為例）
損傷閾值：按ISO 21254測試，10.6μm波長下連續激光閾值>5 MW/cm2
熱透鏡效應：通光孔徑內溫差引起的光焦度變化<0.1 m?1
鍍膜附著力：通過膠帶剝離試驗（ASTM D3359），鍍膜無脫落
(2) 航天光學窗口（以衛星用藍寶石窗口為例）
抗輻射性能：質子輻射劑量1×101? p/cm2后，可見光透過率下降<2%
真空釋氣：TML（總質量損失）<0.1%，CVCM<0.01%（ASTM E595）
微隕石防護：可承受直徑1mm鋁彈丸@6km/s撞擊（ESA ECSS標準）
(3) 醫用激光窗口片（以內窺鏡石英窗口為例）
生物相容性：通過ISO 10993-5細胞毒性測試
滅菌耐受性：高壓蒸汽滅菌（134℃/18min）100次后透過率變化<0.5%
表面疏水性：水接觸角>110°（防止體液附著）
（異形窗口片）
四、未來趨勢：智能窗口片的崛起
自適應光學窗口：通過壓電陶瓷實時校正熱變形（如德國Jenoptik的Active Window）
自清潔納米涂層：模仿荷葉效應的超疏水鍍膜（NASA用于火星探測器鏡頭）
波長選擇性窗口：基于超材料的太赫茲波段可調濾波窗口（MIT實驗室原型）
從保護CO?激光器的硒化鋅窗口，到守護衛星“眼睛”的太空級藍寶石舷窗，光學窗口片以“隱形衛士”的角色，成為現代光學技術不可或缺的基石。隨著新材料（如透明陶瓷、金剛石薄膜）與智能技術的融合，未來的光學窗口將不僅是一塊“透明玻璃”，更會進化為集感知、調控、防護于一體的光學系統核心模塊。
