5.5μm紅外測溫濾光片

1. 品名： LP5.5um 硅片2. 內部編號：GIAI-紅外5.5um 長波通3. 基板材質： 單晶硅4. 成品尺寸： 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm鍍膜尺寸： 4 寸（直徑100mm） & 6 寸（直徑150mm）成品尺寸公差：0/-0.15mm成品厚度公差：±0.05mm5. 光學特性： 2-5um @ T

  • 型 號： LP5.5μm紅外測溫濾光片
  • 規 格： 2.8*2.8*0.5mm 3.9*3.9*0.5mm 3*3*0.5mm
  • 材 料： 硅片
關閉
產品咨詢
客服熱線：0755-89936779

1. 品名： LP5.5um 硅片

2. 內部編號：GIAI-紅外5.5um 長波通

3. 基板材質： 單晶硅

4. 成品尺寸： 2.8*2.8*0.5mm & 2.9*2.9*0.5mm & 3.0*3.0*0.5mm

鍍膜尺寸： 4 寸（直徑100mm） & 6 寸（直徑150mm）

成品尺寸公差：0/-0.15mm

成品厚度公差：±0.05mm

5. 光學特性： 2-5um @ Tave<1%

6-14um @ Tave>85%

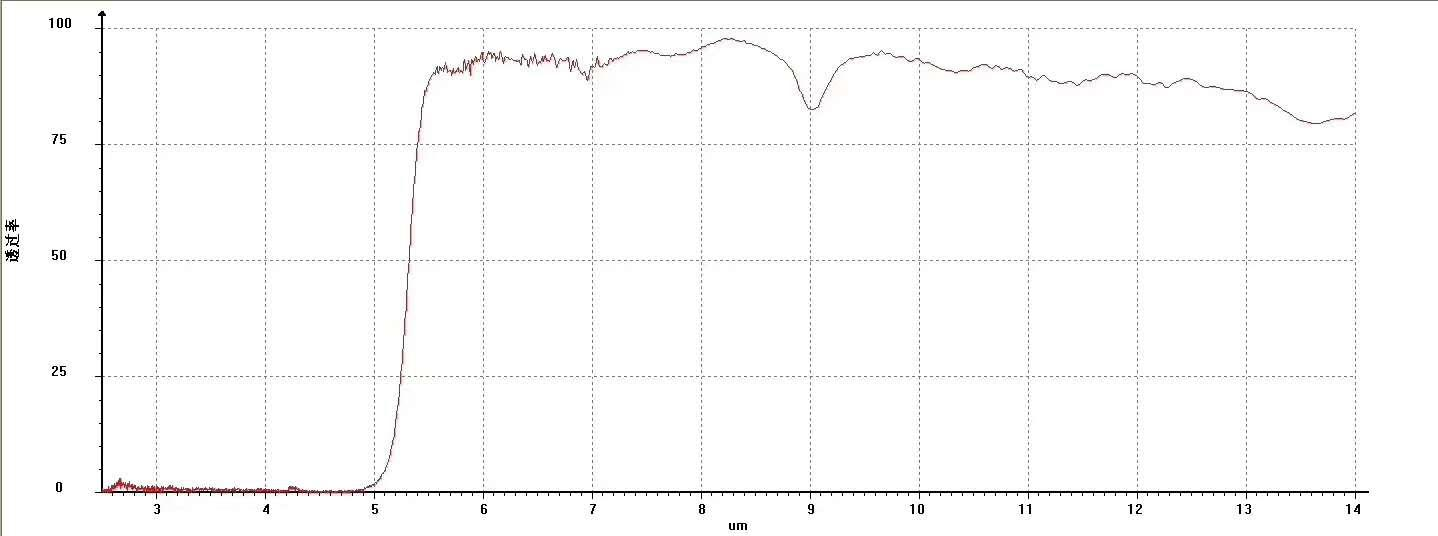

6. 光譜曲線：


7. 外觀： 1）無明顯凹陷和凸物，雙面光面，符合美軍標60/40 標準。

2）平行度：<1arc min

8. 膜層強度： 1）用美軍標800 的3M 粘拉膠進行迅速拉扯實驗，確保膜層無脫落。

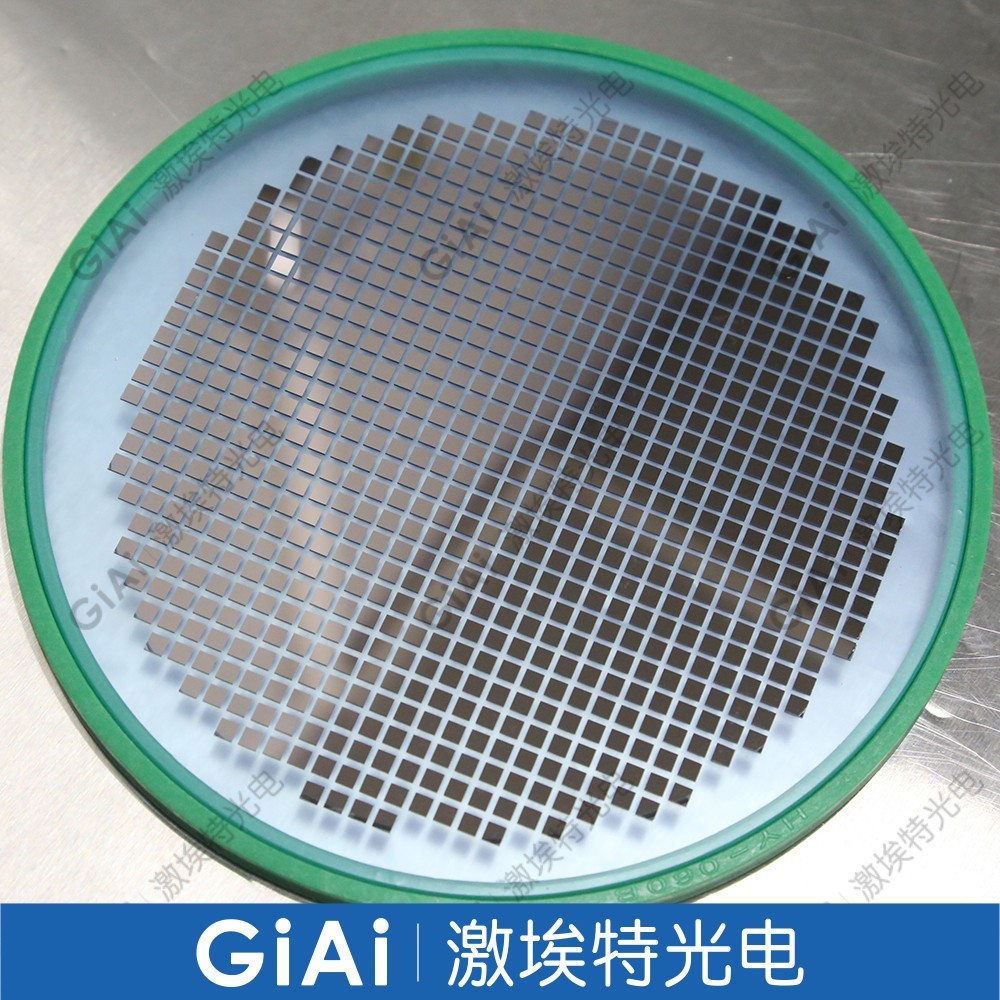

9. 包裝方式： 1）鍍膜4 寸或6 寸的大片直接按照成品尺寸切斷，并雙面覆膜。

2）每一版用泡棉隔開，并抽真空包裝。

3）根據放入數量每個獨立小包裝之間再用泡棉隔開。

4）產品與外箱之間用泡棉隔開。

10. 裝配使用方法： 1）拆開外包裝，取出每個獨立包裝。

2）撕開其中一面的保護膜

3）用真空吸筆拿取每個成品硅片進行封裝

11. 出貨附帶資料：

1） 產品光譜檢測曲線。

2） 出貨檢驗報告。

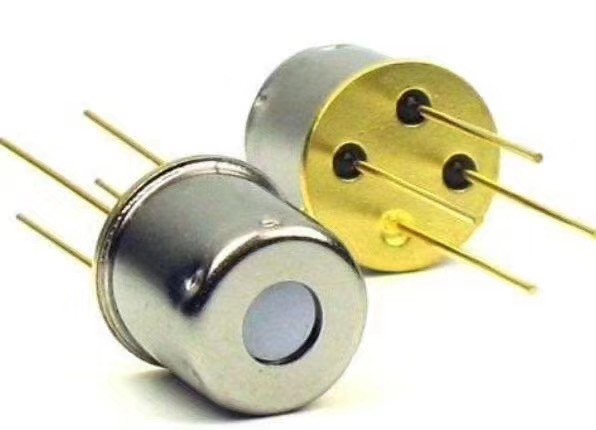

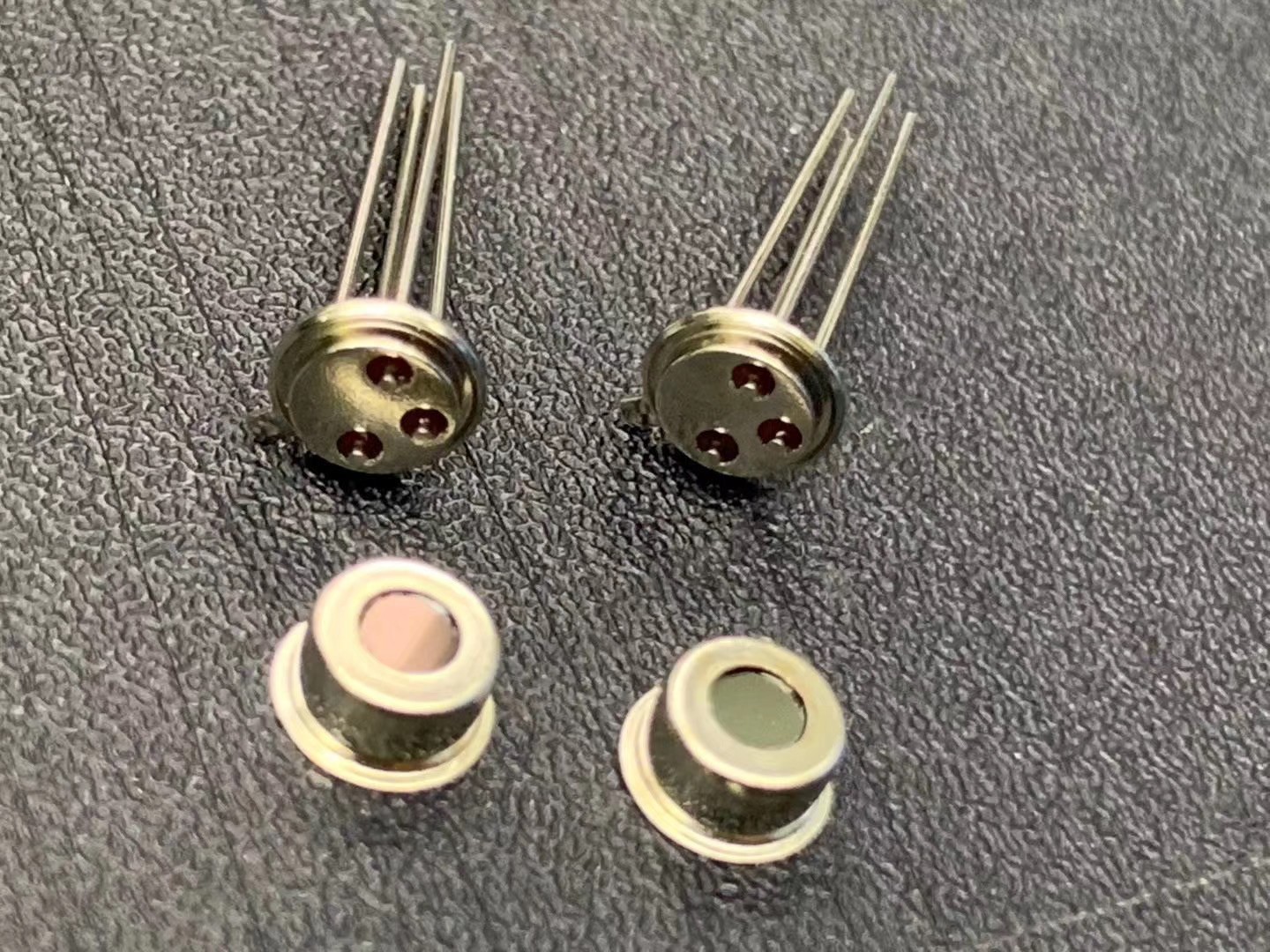

本公司提供紅外濾光片外還提供點膠好的管帽，產量充足，先定先排單。
