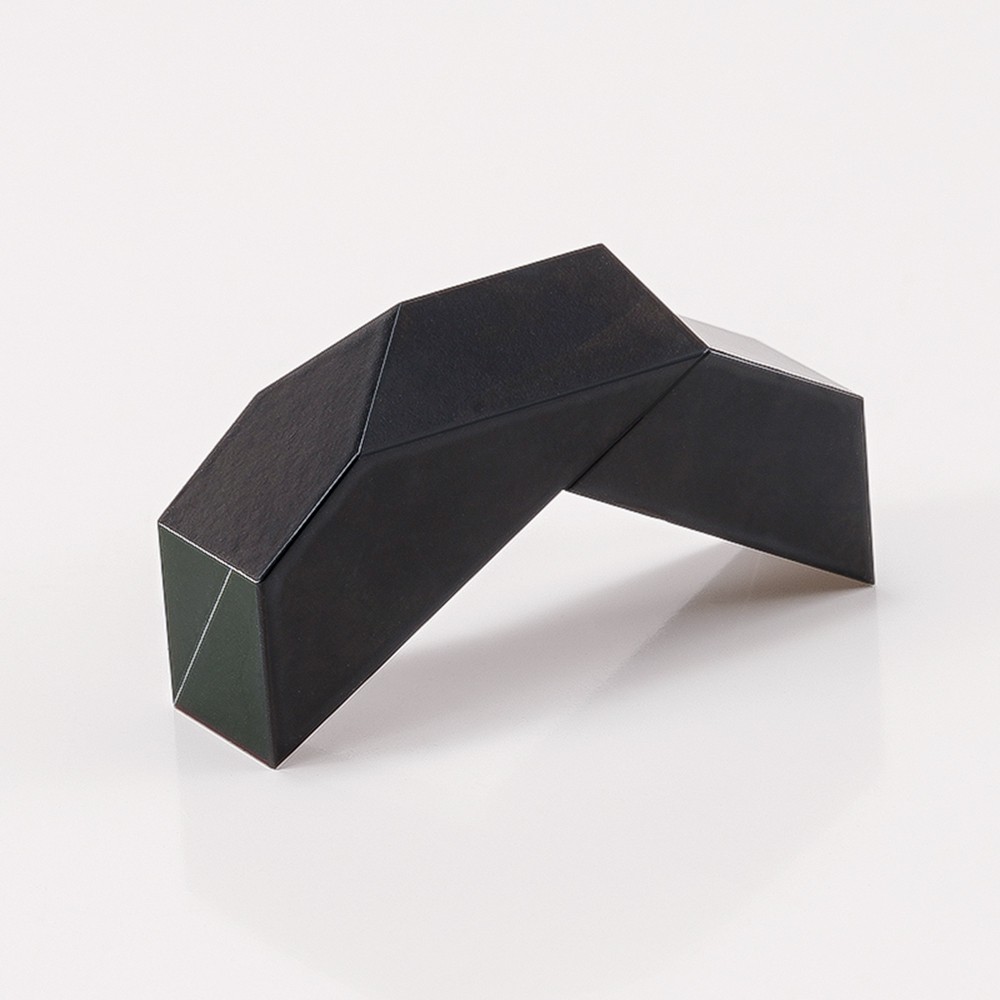

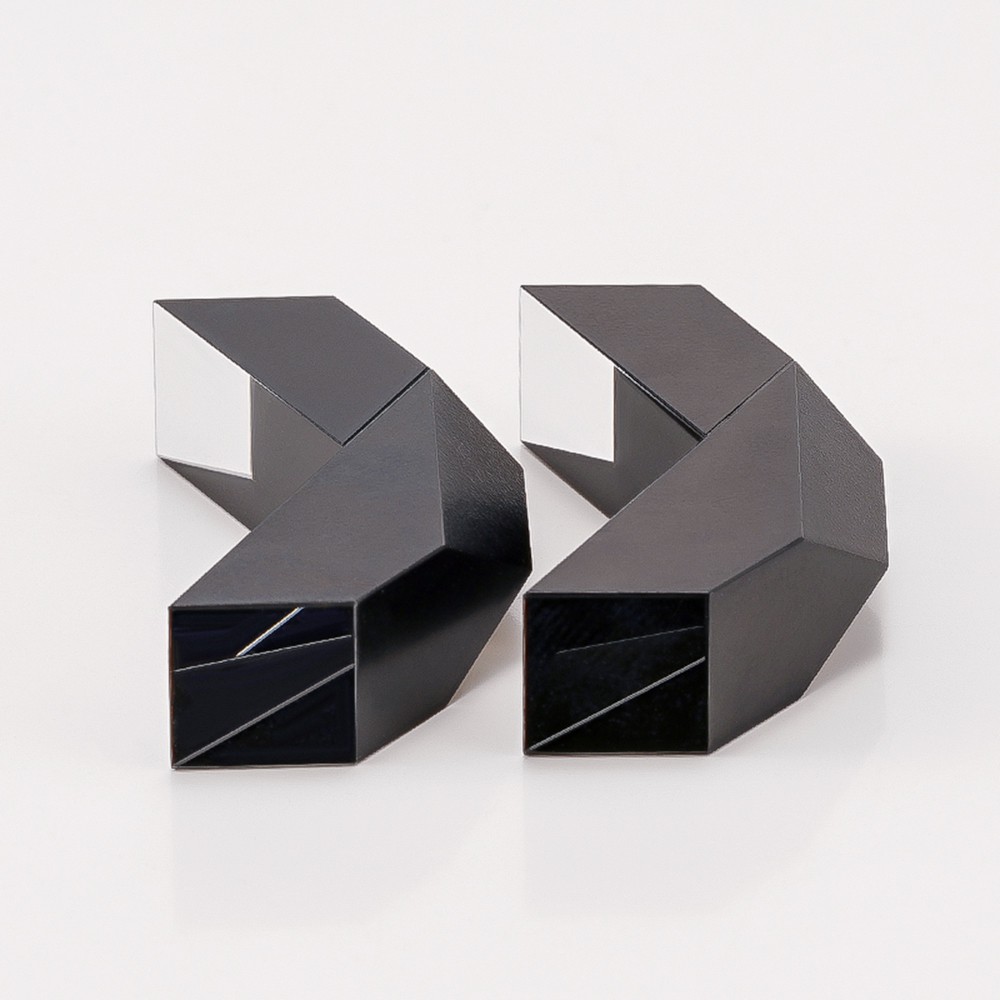

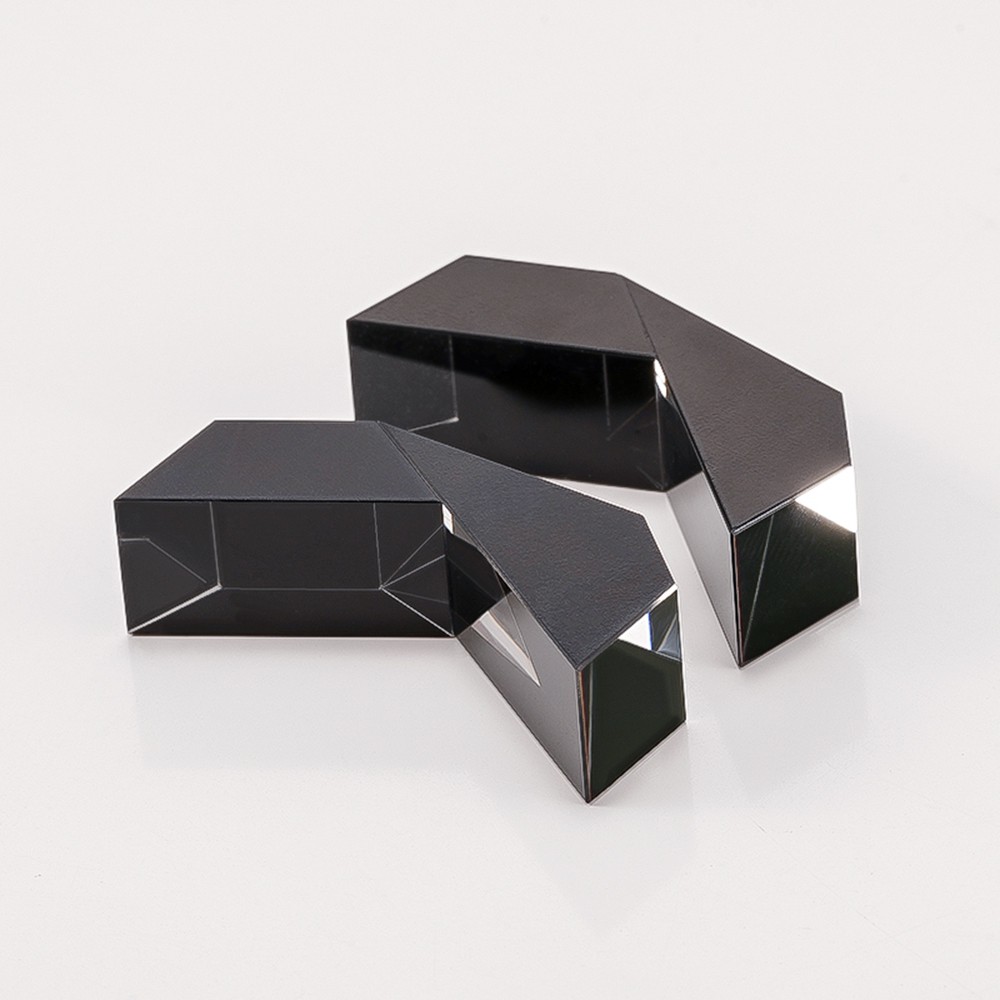

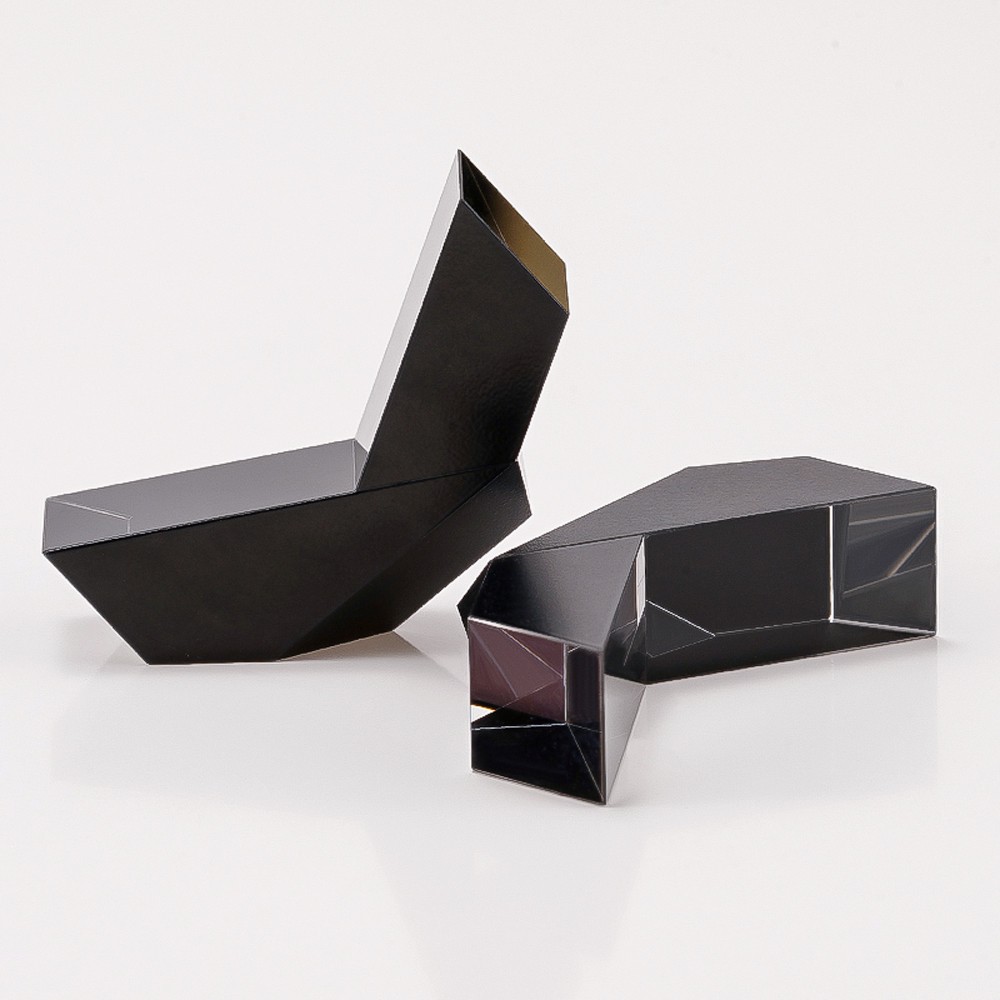

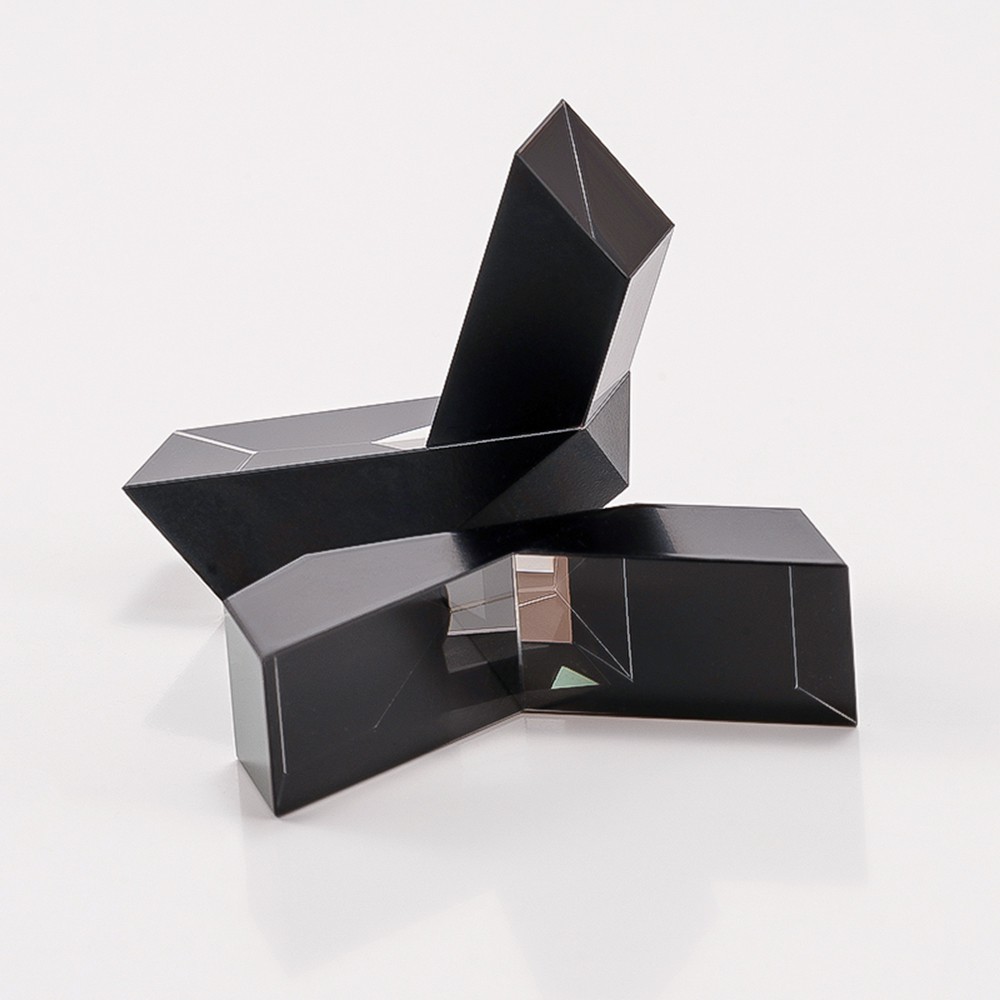

轉向棱鏡

產品介紹:該棱鏡是由兩個光學棱鏡膠合在一起的,形成一個V形組件。光線以垂直入射的方式進入棱鏡的一個面,從一個30”的傾料面內反射,然后從棱鏡底部的“屋頂”部分(由兩個以90°角相交的面組成)反射。然后光從對面的30”面反射出去,再次以正入射的方式射出。內部反射效果是垂直和水平翻轉圖像。這產生了180”的圖像旋轉(不改變圖像的旋向),并允許使用棱鏡作為圖像豎立系統。

  • 型 號:
  • 規 格:
  • 材 料:
關閉
產品咨詢
客服熱線:0755-89936779

產品介紹:

該棱鏡是由兩個光學棱鏡膠合在一起的,形成一個V形組件。光線以垂直入射的方式進入棱鏡的一個面,從一個30”的傾料面內反射,然后從棱鏡底部的“屋頂”部分(由兩個以90°角相交的面組成)反射。然后光從對面的30”面反射出去,再次以正入射的方式射出。內部反射效果是垂直和水平翻轉圖像。這產生了180”的圖像旋轉(不改變圖像的旋向),并允許使用棱鏡作為圖像豎立系統。轉向棱鏡涂墨的主要目的是吸收鏡片有效光圈以外的雜光,避免雜光透過到感光芯片形成眩光,影響成像質量。

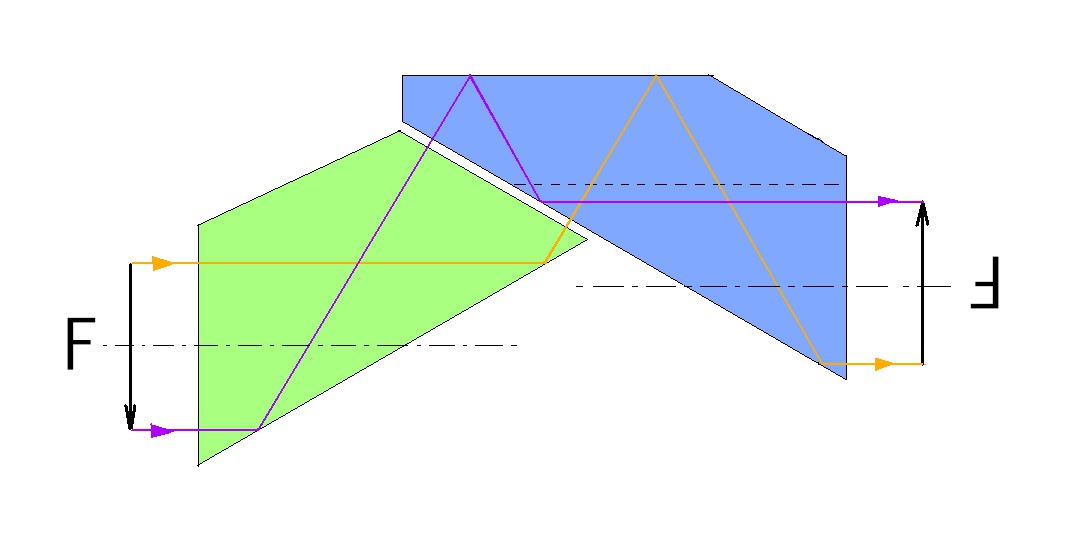

光路原理圖(參考數據)  :

光路原理



產品優勢:

?折射的角度小                       ?色差弱

?光學性能好                          ?體積小


標簽: 涂墨膠合棱鏡
