激光機在玻璃上打標的3種方法

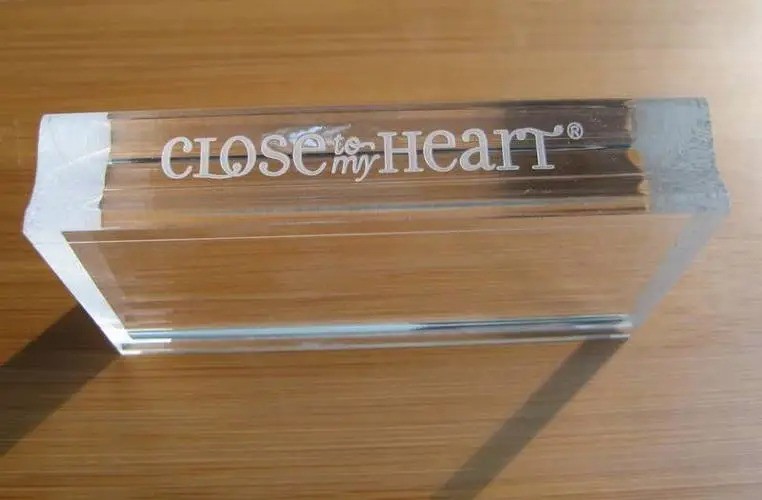

激光機在玻璃上打標的方法有:

采用一次激光輻射可在玻璃上產生一種輪廓鮮明的可見標記,但是裂紋和應力圖案的方向?qū)⑾虼怪庇诩す庖苿拥姆较驍U展。標記打印后短時間內甚至幾天后,這些垂直于激光移動方向的裂紋將形成新的裂紋,擴展到原標記外附近區域形成碎片,從而影響標記的清晰度。利用多次激光輻射,使與標記區域相鄰的區域通過熱傳導被加熱,從而使這些區域形成應力梯度,減少二次破裂的可能性。采用這種方法在鈉鈣玻璃和硼硅酸鹽玻璃上打標十分有效。一次激光輻射在熔成氧化硅玻璃和石英玻璃上打標比較有效,因為這兩種材料膨脹系數很低。


第二種方法是利用一系列環狀裂紋形成文字、條形碼、方塊或矩形碼以及其他形狀碼圖案。玻璃通過加熱和冷卻循環產生低密度環狀裂紋。玻璃加熱時產生膨脹擠壓周圍材料,當溫度升高到玻璃軟化點溫度時,玻璃快速膨脹形成一個低密度材料的凸出玻璃表面的圓頂。


由于光斑能量呈高斯分布,因此光斑中心處的溫度較高。當這個高溫區回到接近起始位置時,在這個區域形成環狀裂紋的中心。在低密度形成區和標準密度區之間的接合處形成穩定的環狀裂紋。這種方法適合于在普通光學材料和回火玻璃、化學增強玻璃或者普通鈉鈣浮法玻璃上打標。


第三種方法也是采用同樣的加熱和冷卻過程,都是使某一特定體積的玻璃表面發生變化。但是第三種方法所用光斑的尺寸比較大,在兩種密度區域接合處的界線沒有環狀裂紋方法那樣分明。這種方法產生的標記不是立即就能看得見的,要求稍微加壓之后才開始沿激光標記區域產生格狀裂紋。用所產生的無碎片龜裂狀條紋填充圖案形成文字、圖形和各種碼。因為這種方法要求純質表面,所以用高質量的汽車玻璃能打印出清晰的標記。
