光譜儀的選擇與應用方案介紹

對于許多光源，如激光、燈源等，需要知道它們的光譜特性，測量光譜特性最方便的裝置是光譜儀。光譜儀既可以選擇大型的掃描式光譜儀，也可以選擇當前流行的微型光纖光譜儀(多通道)。大型光譜儀具有波長分辨率高、波長范圍寬的優點，基本可以滿足大部分的應用。微型光纖光譜儀則價格便宜，僅是大型光譜儀的零頭;攜帶方便，也便于集成到其它設備;測量速度快，最快幾毫秒既可以采集保存一組數據;操作方便;性能可靠、穩定，因?yàn)樗锩鏇]有任何需要移動的部件。在滿足使用要求的前提下，微型光纖光譜儀是一種最佳的選擇。

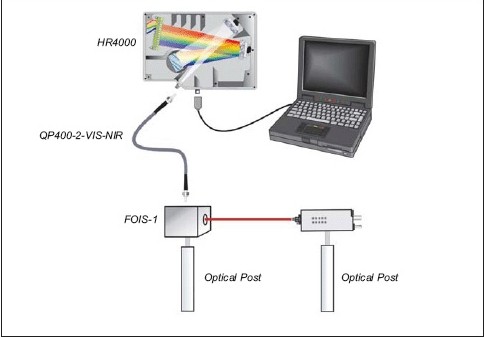

圖1 典型激光發射光譜測量裝置

激光發射光譜測量：不同的光源，需要測量的參數不一樣。對于激光，只要測它的譜線寬度即可，此時的裝置可以采用如圖1所示布置。該裝置主要由光譜儀和積分球組成。入射激光由積分球接收，再經光纖傳入光譜儀，激光線寬數據可以直接讀出。圖2是激光測量的實際裝置，圖3是測得的實際光譜數據數據。表1是該系統的具體配置清單。

圖2 激光測量實際裝置

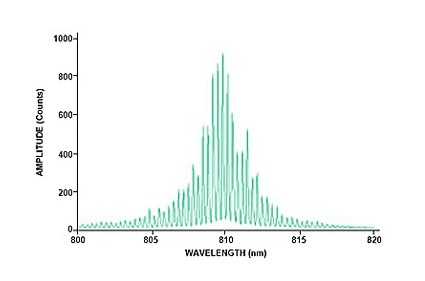

圖3 用圖1的裝置測得的激光光譜數據

表1激光發射光譜測量系統典型配置

自然光、燈源等光譜測量：對于自然光、燈源等光譜，往往由于光譜范圍較寬，需要知道不同波段之間的相對光強或絕對光強。測相對光強和絕對光強需要一個校準光源，它們的典型配置見圖4，具體的配置清單見表2。

圖4典型自然光譜、燈源光譜測量裝置

表2自然光譜、燈源光譜測量系統典型配置
