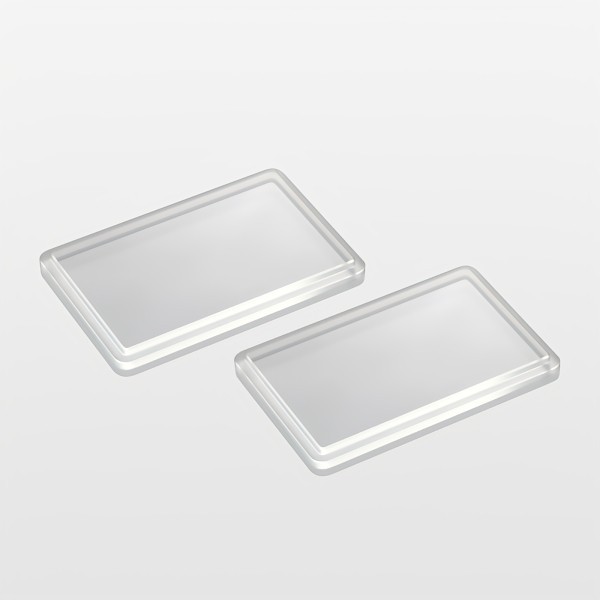

藍寶石濾光片在透紅外窗口片中的應用

2013-06-17 admin1

藍寶石濾光片作為一種優良濾光片,在紫外、紅外、可見光波段都有良好的透波率,可以滿足多模式復合制導的要求,同時藍寶石濾光片具有優良的機械性能、化學穩定性,耐高溫性能好,強度高、硬度大,可以同時滿足高超音速導彈對透波片的苛刻要求。在制備方面,藍寶石可以生產濾光片,然后加工成型,成品性能與濾光片性能相同,其他片主要利用粉末熱壓鑄燒結成型,其在性能上比原來的要稍低,因此藍寶石濾光片已經成為先進國家高速戰斗機,導彈等中波透紅外窗口片的極佳選擇。

藍寶石濾光片在透紅外窗口片中的應用

藍寶石是一種極為理想的多光譜寬波段窗口材料.與普通的寬波段窗口材料相比,它具有許多優良的機械特性和光學特性,適用在激光儀器,光電設備,窗口材料等上。采用濺射法在藍寶石襯底上制備了sio2薄膜,測試了鍍膜前后藍寶石試樣的紅外透過率,測試并分析了鍍膜與未鍍膜藍寶石試樣在高溫及雨蝕后的紅外透過性能.結果表明,藍寶石襯底上鍍sio2膜后紅外透過率明顯提高;在高溫下,sio2薄膜依然具有很好的增透作用,鍍膜藍寶石試樣的平均透過率明顯高于未鍍膜藍寶石試樣的平均透過率;雨蝕測試后,鍍膜藍寶石試樣的平均透過率損失很小,鍍膜藍寶石的紅外透過率明顯高于未鍍膜藍寶石的紅外透過率.


透紅外窗口片性能需求:

1.機械強度高:透紅外窗口片必須具有高強度,以承受高速運動時的減壓荷載;

2.熱穩定好:頭紅外窗口片應能經受氣動加熱和高度變化引起的溫度沖擊,透射比和折射率不應隨著溫度的變化而發生顯著的變化;

3.化學穩定性好:透紅外窗口片暴露在空氣中,應能夠防止大氣中的鹽溶液或腐蝕氣體的腐蝕,切不易潮解。

4.高光學透射率:必須能有效地傳輸紫外到中紅外波段的輻射。

5.良好的光學特性,光學散射小和折射率的均勻性好;

6.能滿足大尺寸的窗口要求。
